Apa Itu Katup Otomatis dan Mengapa Penting?

Sebuah Katup Otomatis adalah perangkat pengontrol aliran yang dirancang untuk membuka, menutup, atau mengatur aliran cairan atau gas tanpa pengoperasian manual terus menerus. Tergantung pada desain sistem, sistem mungkin merespons sinyal listrik, udara terkompresi, tekanan hidrolik, tekanan fluida, suhu, laju aliran, atau ketinggian cairan.

Dalam sistem perpipaan pada umumnya, Katup Otomatis bekerja sama dengan sensor, pengontrol, dan aktuator. Sensor ketinggian dapat menutup katup masuk ketika tangki penyimpanan penuh, sementara pengontrol tekanan dapat menyesuaikan bukaan katup untuk menjaga kestabilan tekanan hilir. Beberapa katup beroperasi secara independen melalui perubahan tekanan fluida dan tidak memerlukan sumber daya eksternal.

Dibandingkan dengan katup yang dioperasikan secara manual, Katup Otomatis memberikan respons yang lebih cepat, kontrol yang lebih konsisten, dan integrasi yang lebih mudah dengan peralatan produksi. Hal ini dapat mengurangi pekerjaan manual yang berulang, membatasi kesalahan pengoperasian, dan meningkatkan keselamatan proses. Keunggulan ini membuat katup otomatis banyak digunakan dalam pengolahan air, pemrosesan kimia, irigasi, sistem HVAC, produksi makanan, pendinginan peralatan, dan aplikasi penanganan cairan industri.

Bagaimana Cara Kerja Katup Otomatis?

Prinsip Pengoperasian Dasar Katup Otomatis

Sebuah Automatic Valve controls fluid movement by converting a control signal or a change in operating conditions into mechanical movement. Depending on the valve structure, the internal closing element may be a ball, disc, diaphragm, plug, gate, or piston.

Dalam sistem yang dikontrol secara elektrik, sensor mengukur tekanan, suhu, aliran, atau ketinggian cairan. Pengontrol membandingkan nilai terukur dengan rentang yang telah ditetapkan dan mengirimkan perintah ke Katup Otomatis. Aktuator mengubah sinyal menjadi gerakan berputar atau linier dan mengubah aliran aliran hingga kondisi yang diperlukan tercapai.

Katup pneumatik menggunakan udara bertekanan untuk menggerakkan aktuator dan sering dipilih karena responsnya yang cepat, pengoperasian yang sering, atau tindakan yang aman dari kegagalan. Katup yang dioperasikan sendiri menggunakan tekanan fluida, gaya pegas, gravitasi, atau daya apung dan dapat bekerja tanpa pengontrol terpisah.

Sinyal Kontrol Umum

Metode pengendalian yang umum meliputi sinyal listrik hidup/mati , Sinyal proporsional 4–20 mA , sinyal 0–10 V , sinyal tekanan pneumatik, dan respons langsung terhadap tekanan, suhu, atau perubahan level cairan. Sinyal yang dipilih harus sesuai dengan aktuator, pengontrol, catu daya, kecepatan respons, dan akurasi kontrol yang diperlukan.

Proses Pembukaan dan Penutupan Katup Otomatis

Proses pengoperasian biasanya mencakup pembangkitan sinyal, respons aktuator, pergerakan batang katup atau poros, penyesuaian saluran aliran, dan konfirmasi posisi. Sakelar batas dapat menunjukkan status terbuka penuh atau tertutup penuh, sedangkan pemancar posisi dapat memberikan umpan balik posisi katup secara terus menerus.

Dalam sistem kimia korosif, keandalan bergantung pada aktuator dan bahan yang dibasahi. Ningbo Baodi Plastic Valve Co., Ltd. telah mengembangkan katup termoplastik industri dan komponen perpipaan untuk kondisi fluida yang menuntut selama lebih dari empat dekade. Pengalaman awalnya dengan katup diafragma plastik menunjukkan mengapa mengisolasi media korosif dari komponen transmisi logam dapat meningkatkan keandalan sistem dalam jangka panjang.

Apa Komponen Utama Katup Otomatis?

Badan Katup

Badan katup membentuk saluran aliran utama dan menahan tekanan pipa. Struktur umum termasuk katup bola, kupu-kupu, diafragma, katup periksa, dan kontrol. Baja tahan karat dan paduan logam sering digunakan untuk kondisi suhu tinggi atau tekanan tinggi, sedangkan PVC, CPVC, PP, dan PVDF banyak digunakan untuk cairan industri korosif.

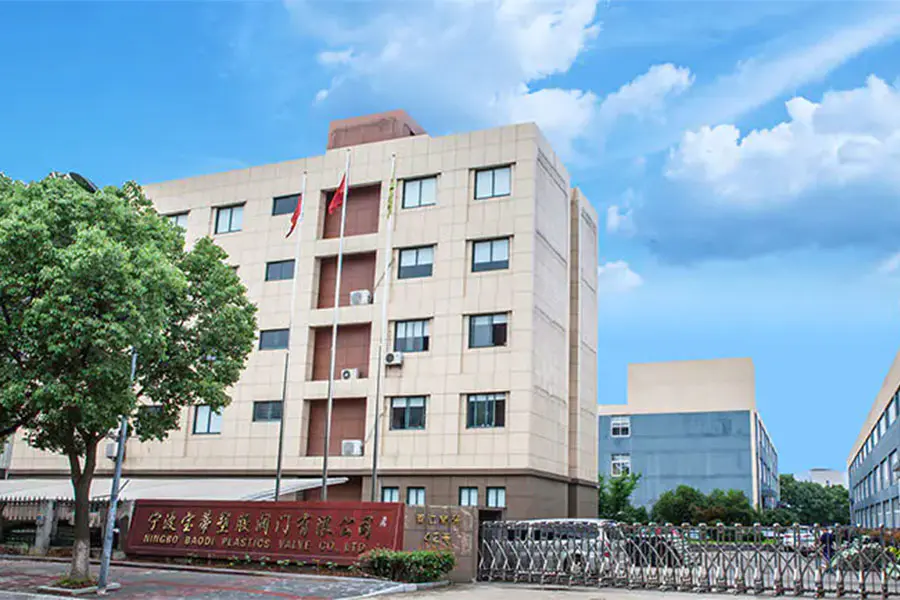

Ningbo Baodi Plastic Valve Co., Ltd. menelusuri asal-usulnya hingga tahun 1979 melalui Pabrik Katup Kimia Zhenhai dan Pabrik Katup Plastik Beilun. Katup diafragma plastik pertamanya diproduksi pada tahun 1979 dan lulus penilaian teknis dari Kementerian Industri Kimia pada tahun 1983, yang mencerminkan penerapan awal struktur katup plastik tahan korosi di industri di Tiongkok.

Bagian Trim dan Penyegelan Katup

Bagian internal dapat mencakup bola, cakram, diafragma, dudukan, batang, poros, dan cincin penyegel. Komponen-komponen ini secara langsung mempengaruhi kinerja pematian, kebocoran, torsi pengoperasian, dan masa pakai.

Pemilihan segel harus mempertimbangkan konsentrasi bahan kimia, suhu, tekanan, dan frekuensi pengoperasian. Segel yang cocok untuk air bersih mungkin membengkak, mengeras, atau retak bila digunakan dengan media lain.

Aktuator

Sebuah electric actuator uses a motor and gearbox, a pneumatic actuator uses compressed air, a hydraulic actuator uses pressurized liquid, and a self-operated mechanism uses fluid pressure or mechanical force. The actuator must provide enough torque or thrust under the maximum pressure difference and should include an appropriate safety factor.

Sensor, Pengontrol, dan Perangkat Umpan Balik

Pemancar tekanan, sensor suhu, pengukur aliran, dan sakelar level menyediakan data proses. Relai, PLC, atau pengontrol proses menentukan bagaimana Katup Otomatis merespons. Sakelar batas mengkonfirmasi posisi terbuka dan tertutup, sementara pemancar posisi memberikan umpan balik berkelanjutan untuk memodulasi kontrol.

Koneksi dan Komponen Pendukung

Katup otomatis dapat menggunakan sambungan flensa, ulir, soket, penyatuan, las, fusi, atau penjepit. Pada tahun 2006, Ningbo Baodi Plastic Valve Co., Ltd. memperluas jangkauannya ke pipa dan perlengkapan plastik industri dan menjadi salah satu perusahaan domestik awal yang menerapkan CPVC pada katup perpipaan kelas industri. Katup, pipa, dan alat kelengkapan yang terkoordinasi membantu mengurangi masalah kompatibilitas material dan dimensi.

Apa Jenis Utama Katup Otomatis?

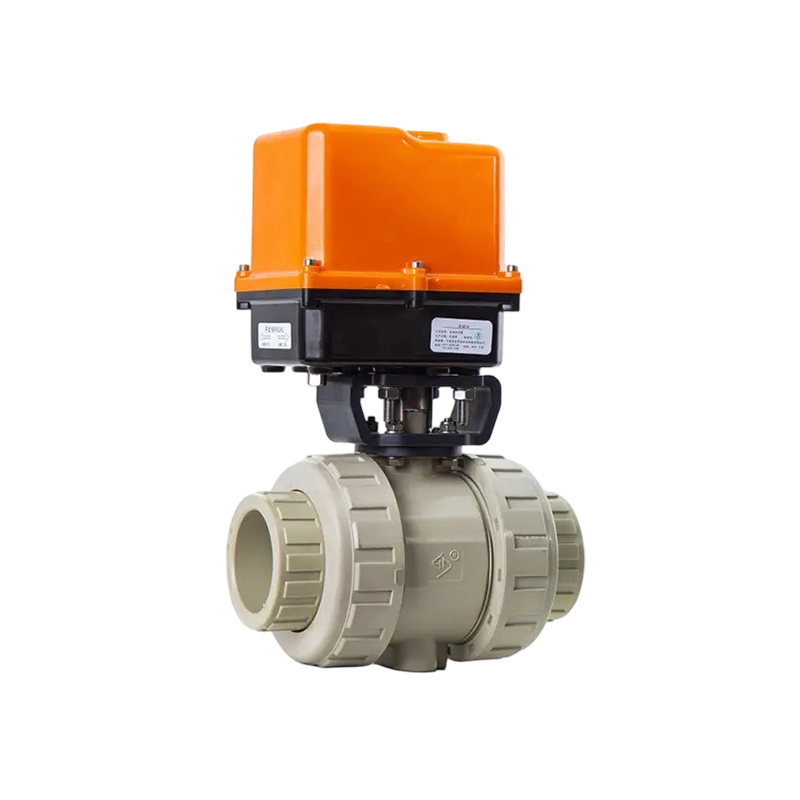

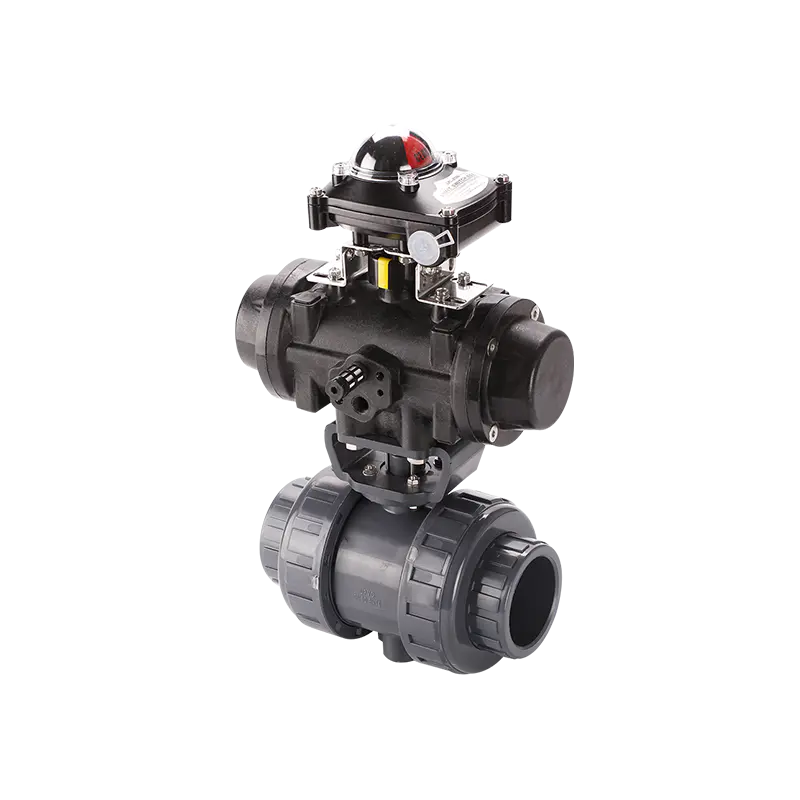

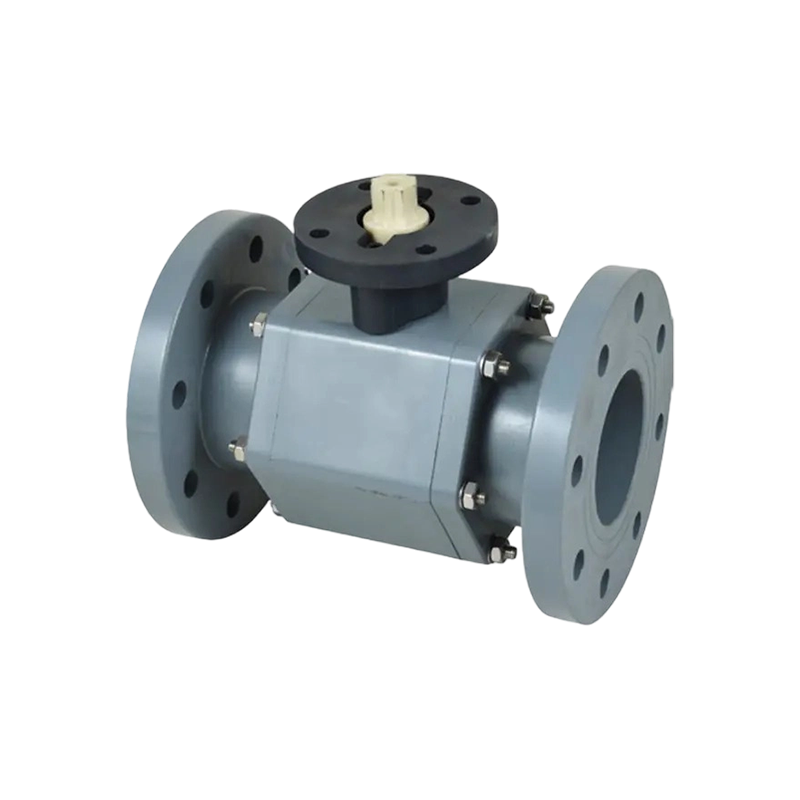

Katup Bola Otomatis

Sebuah Automatic Ball Valve uses a ball with a central bore. A 90-degree rotation opens or closes the flow passage. It offers low pressure loss, rapid operation, and reliable shut-off. Plastic ball valves are often used for corrosive water and chemical systems.

Pada tahun 1992, Ningbo Baodi Plastic Valve Co., Ltd. menemukan katup bola flensa satu bagian. Desain terintegrasi mengurangi potensi titik kebocoran eksternal dan kemudian digunakan secara luas dalam industri yang berhubungan dengan bahan kimia. Katup bola standar terutama cocok untuk isolasi daripada pelambatan terus menerus.

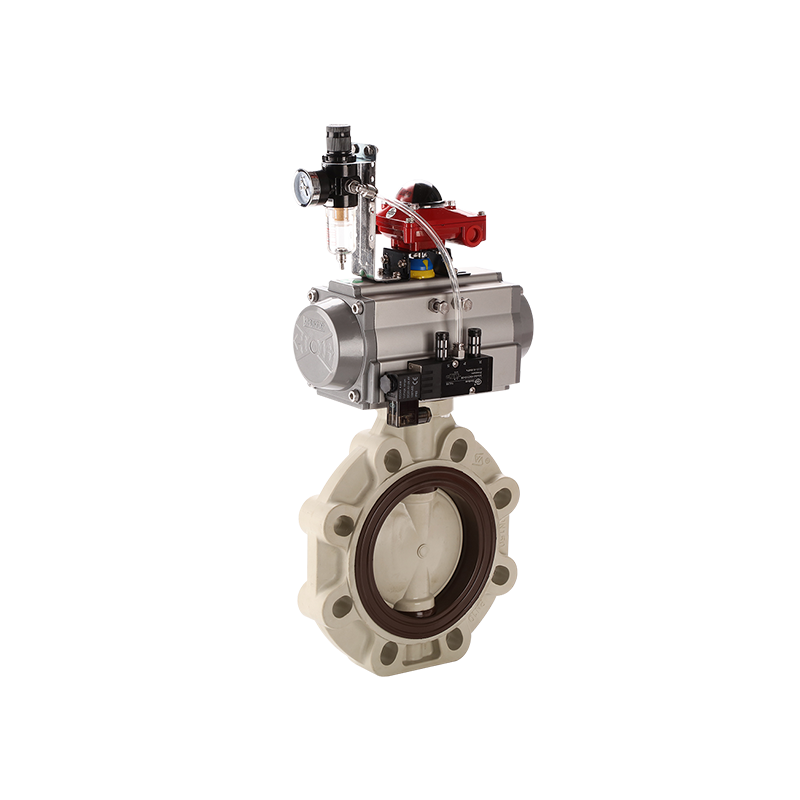

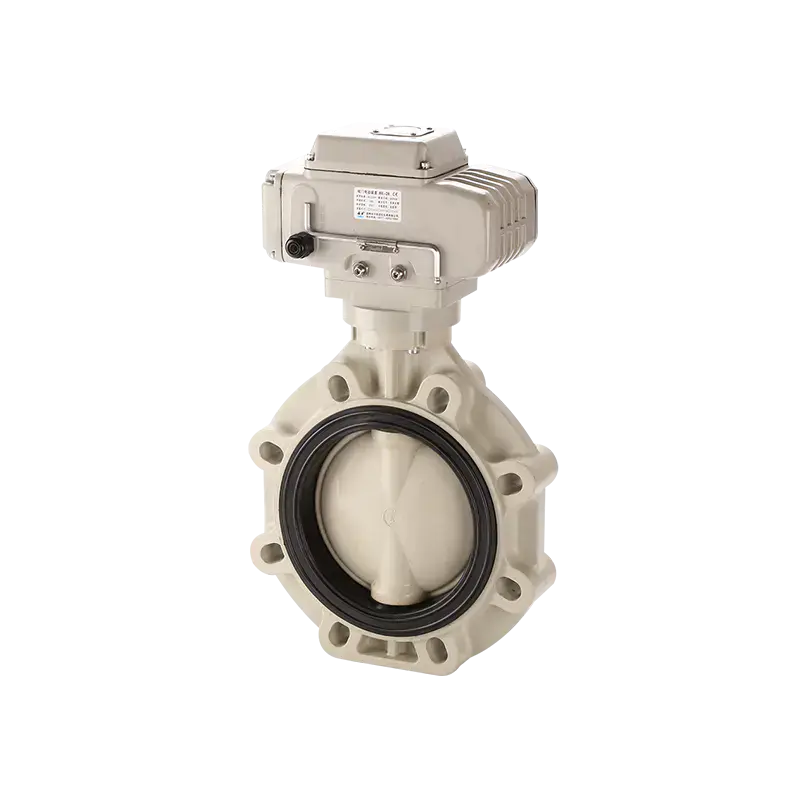

Katup Kupu-Kupu Otomatis

Sebuah Automatic Butterfly Valve uses a rotating disc positioned inside the flow passage. Its compact construction and relatively low weight make it suitable for medium- and large-diameter pipelines. It is commonly used in water treatment, cooling-water circulation, ventilation, and general industrial systems.

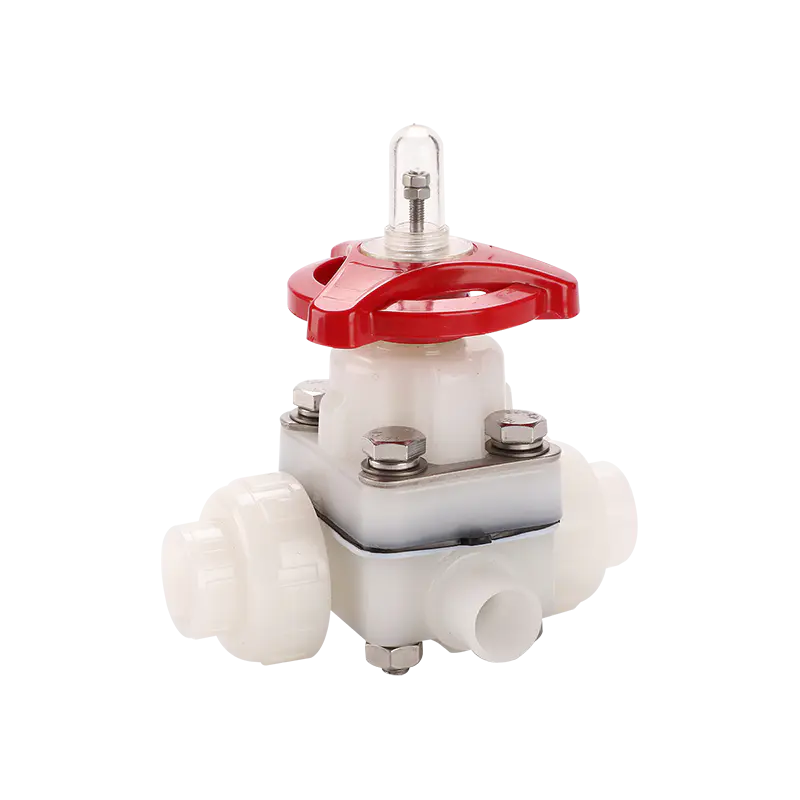

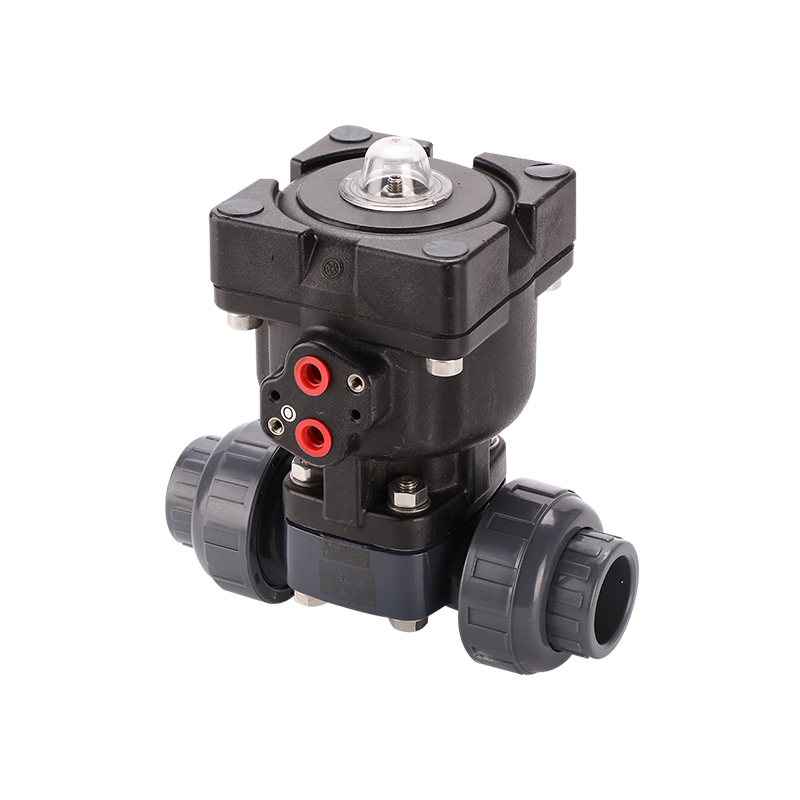

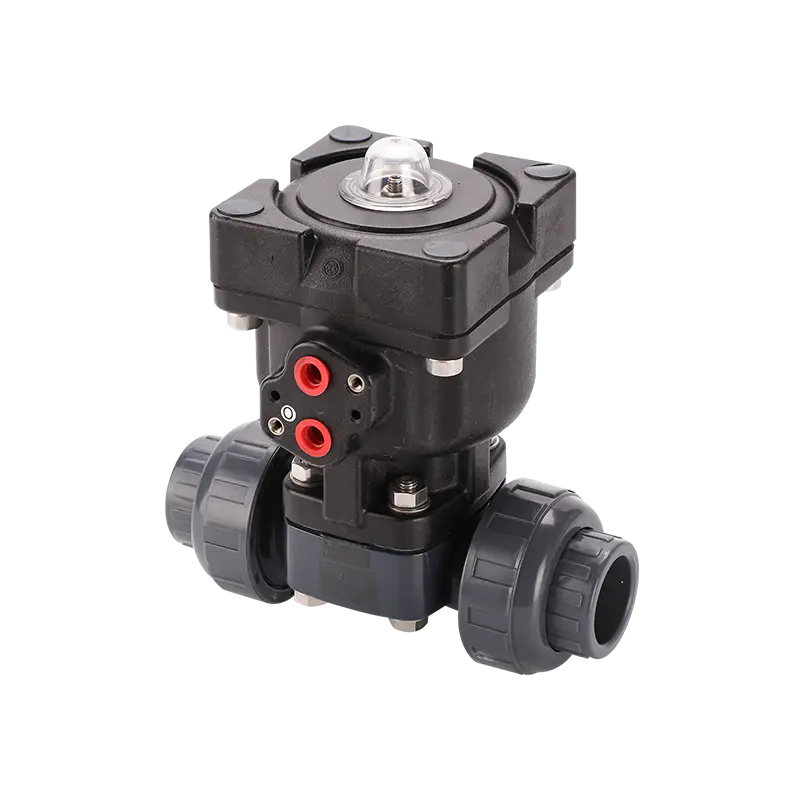

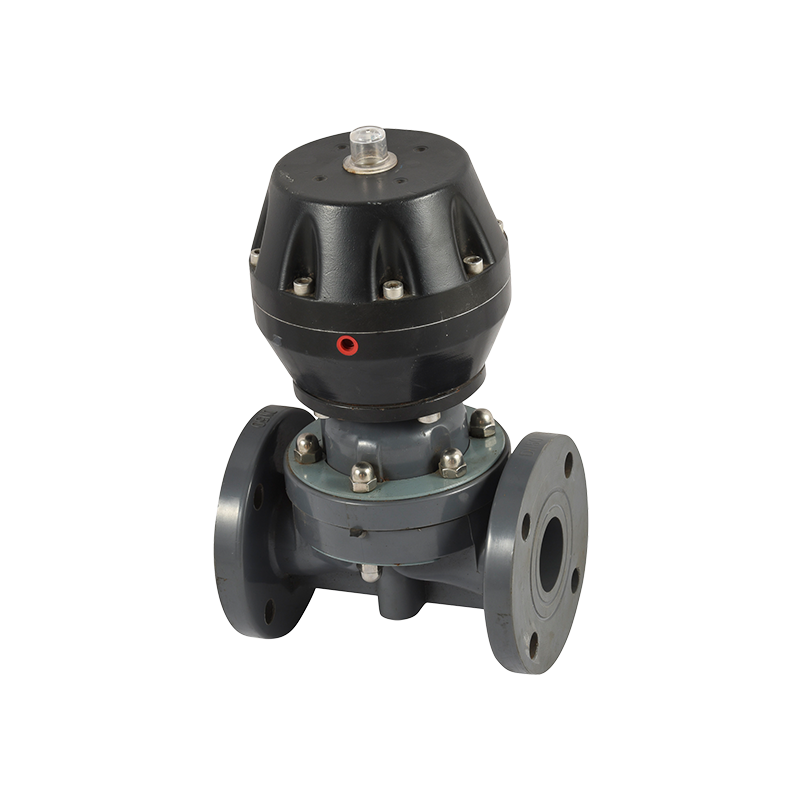

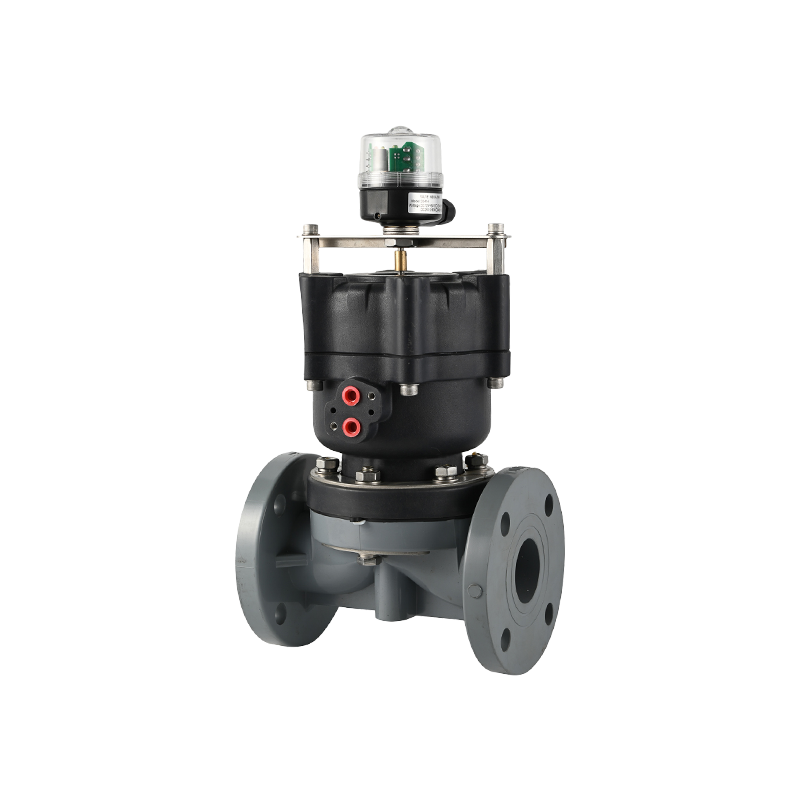

Katup Diafragma Otomatis

Sebuah Automatic Diaphragm Valve uses a flexible diaphragm to close against a seat or weir. The diaphragm separates the fluid from the stem and most transmission components, making the design suitable for corrosive, particle-containing, or cleanliness-sensitive fluids.

Ningbo Baodi Plastic Valve Co., Ltd. adalah perancang utama standar nasional untuk katup diafragma plastik dan standar industri kimia yang relevan. Partisipasi jangka panjangnya dalam pengembangan katup diafragma mendukung aplikasi dalam pemrosesan kimia, pengolahan air, pelapisan listrik, dan kontrol cairan industri.

Katup Kontrol Otomatis

Sebuah Automatic Control Valve continuously adjusts its opening according to a proportional signal. It can regulate flow, pressure, temperature, or liquid level. Correct Cv or Kv sizing is essential because an oversized valve may operate close to the closed position and cause unstable control.

Katup Solenoid Otomatis

Katup solenoid menggunakan kumparan elektromagnetik untuk menggerakkan mekanisme pendorong atau pilot. Ini menyediakan pengoperasian hidup/mati yang cepat dan biasanya digunakan pada air, udara, peralatan, dan sistem takaran berdiameter kecil dan menengah. Model yang dioperasikan pilot mungkin memerlukan perbedaan tekanan minimum.

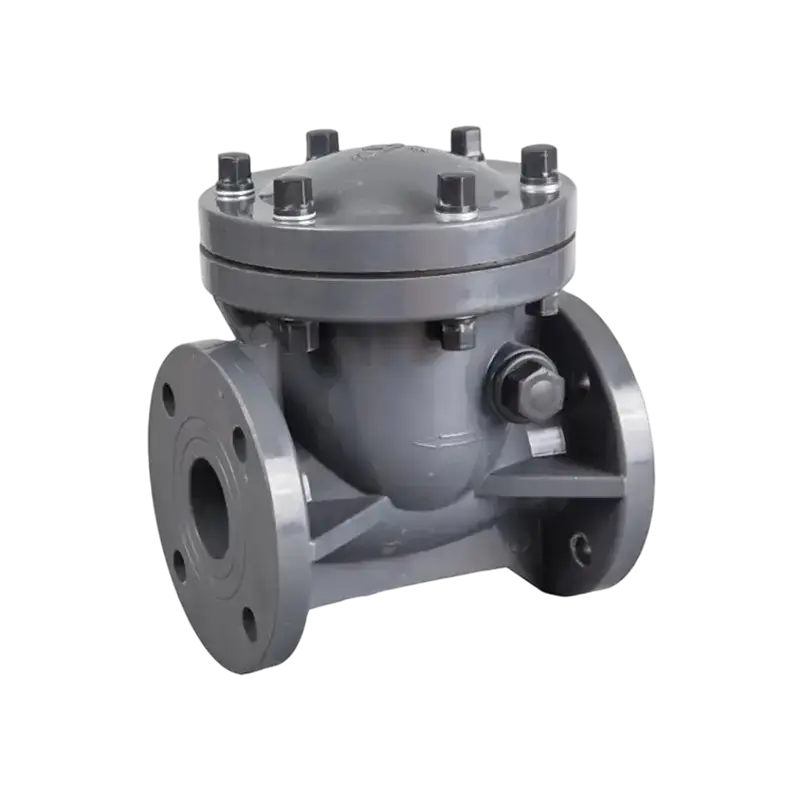

Katup Periksa Otomatis

Sebuah Automatic Check Valve prevents reverse flow without an external actuator. Forward fluid pressure opens the valve, while reverse pressure or spring force closes it. Ningbo Baodi Plastic Valve Co., Ltd. also participates in drafting chemical industry standards for plastic check valves.

Katup Pengurang Tekanan Otomatis

Katup pengurang tekanan menurunkan tekanan masuk dan mempertahankan tekanan hilir lebih stabil. Ini biasanya digunakan dalam pasokan air, irigasi, peralatan proses, dan jaringan pipa cabang.

Pelepasan Udara Otomatis dan Katup Pembuangan

Katup pelepas udara otomatis menghilangkan udara yang terperangkap dari pipa, sementara katup pembuangan otomatis membuang akumulasi air atau kondensat. Mereka membantu mengurangi penyumbatan udara, aliran tidak stabil, korosi, dan fluktuasi tekanan.

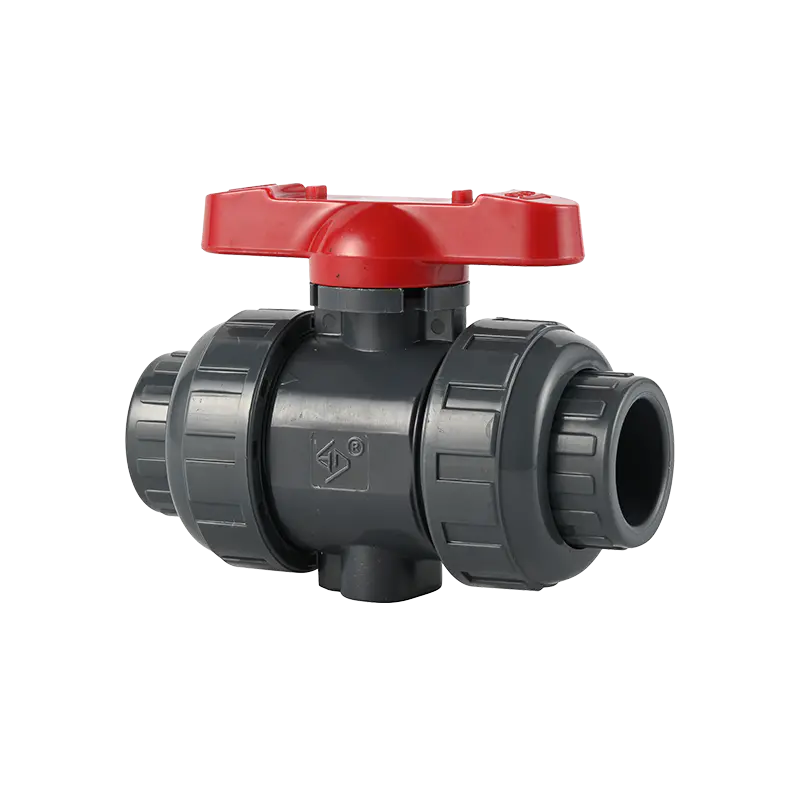

Katup Otomatis vs Katup Manual: Apa Bedanya?

Katup manual mengharuskan operator memutar pegangan, tuas, atau roda tangan. Katup Otomatis merespons sinyal listrik, udara terkompresi, tenaga hidrolik, atau kondisi proses.

Sebuah Katup Otomatis umumnya lebih disukai untuk lokasi terpencil, pengoperasian yang sering, proses berjangka waktu, penghentian darurat, atau kontrol tekanan dan aliran yang tepat. Katup manual tetap praktis untuk isolasi pemeliharaan, drainase, dan jaringan pipa yang jarang dioperasikan.

Cara Memilih Katup Otomatis yang Tepat

Identifikasi Media Terkendali

Konfirmasikan nama kimia, konsentrasi, viskositas, sifat korosif, kandungan partikel, kecenderungan kristalisasi, dan persyaratan kebersihan. Badan katup, dudukan, diafragma, cincin-O, dan semua komponen yang dibasahi harus kompatibel dengan media.

Konfirmasikan Tekanan dan Suhu

Berikan tekanan normal, tekanan masuk maksimum, tekanan keluar, tekanan diferensial maksimum, kondisi lonjakan arus, dan segala kebutuhan vakum. Untuk katup plastik, tekanan kerja yang diijinkan biasanya menurun seiring dengan kenaikan suhu.

Suhu pengoperasian harus mencakup nilai normal, minimum, maksimum, pembersihan, dan lingkungan. PVC, CPVC, PP, dan PVDF memiliki karakteristik kimia dan termal yang berbeda. Pengalaman Ningbo Baodi Plastic Valve Co., Ltd. dengan katup pipa CPVC industri relevan jika diperlukan kemampuan suhu yang lebih tinggi daripada PVC standar.

Tentukan Ukuran Katup dan Kapasitas Aliran

Untuk layanan isolasi, katup sering kali sesuai dengan ukuran pipa nominal. Untuk mengatur pelayanan, nilai Cv atau Kv yang diperlukan harus dihitung. Katup yang terlalu besar dapat menyebabkan aliran tidak stabil, sedangkan katup yang terlalu kecil dapat menyebabkan hilangnya tekanan secara berlebihan.

Pilih Aktuator dan Posisi Fail-Safe

Aktuator listrik praktis jika daya listrik tersedia. Aktuator pneumatik cocok untuk pengoperasian cepat, siklus sering, dan fungsi pengaman kegagalan pegas. Aktuator hidraulik memberikan gaya yang tinggi, sedangkan katup yang dioperasikan sendiri tidak memerlukan daya eksternal.

Konfirmasikan Koneksi, Umpan Balik, dan Lingkungan

Konfirmasikan sambungan flensa, ulir, soket, penyatuan, fusi, las, atau klem. Tentukan juga kontrol hidup/mati, 4–20 mA, 0–10 V, sakelar batas, umpan balik posisi berkelanjutan, penggantian manual, persyaratan komunikasi, perlindungan penutup, paparan luar ruangan, kelembapan, debu, uap korosif, atau persyaratan area berbahaya.

Dimana Katup Otomatis Biasa Digunakan?

Sistem Pengolahan Air

Katup otomatis mengontrol pemasukan air mentah, filtrasi, pencucian balik, takaran bahan kimia, pengisian tangki, pembuangan lumpur, dan isolasi pompa. Struktur katup harus dipilih berdasarkan padatan tersuspensi, kualitas air, tekanan, dan frekuensi siklus.

Pengolahan Kimia

Pabrik kimia menggunakan katup otomatis untuk pengumpan reaktor, takaran asam dan alkali, pemindahan tangki, sirkulasi, pembuangan air limbah, dan penghentian darurat. Katup termoplastik industri sering dipilih ketika ketahanan terhadap korosi lebih penting daripada tekanan atau suhu yang sangat tinggi.

Ningbo Baodi Plastic Valve Co, Ltd telah melayani puluhan ribu perusahaan dan diekspor ke lebih dari 60 negara. Berbagai macam katup, pipa, dan alat kelengkapan termoplastik memungkinkan kompatibilitas bahan kimia untuk dipertimbangkan di seluruh sistem perpipaan.

Irigasi dan Pertanian

Katup otomatis mendukung penyiraman berwaktu, kontrol zona, injeksi pupuk, pembilasan filter, pengurangan tekanan, dan manajemen level tangki. Filtrasi hulu penting dilakukan jika air mengandung pasir, bahan organik, atau endapan mineral.

Sistem HVAC

Aplikasi HVAC mencakup kontrol air dingin, sirkulasi air panas, pengaturan penukar panas, pengoperasian menara pendingin, kontrol koil kipas, dan bypass pompa. Ukuran katup yang benar meningkatkan stabilitas suhu dan efisiensi energi.

Makanan, Peralatan, dan Sistem Industri Lainnya

Katup otomatis digunakan untuk pemindahan bahan, siklus pembersihan, peralatan pengisian, air pendingin, udara bertekanan, pelumasan, bahan kimia pelapis listrik, sirkulasi akuakultur, dan drainase kondensat. Setiap aplikasi memerlukan tinjauan terpisah terhadap kebersihan, korosi, partikel, siklus hidup, dan respons kontrol.

Cara Memasang dan Mengoperasikan Katup Otomatis

Persiapan dan Pembersihan Pipa

Sebelum pemasangan, verifikasi jenis katup, ukuran, bahan bodi, bahan segel, peringkat tekanan, kisaran suhu, tegangan aktuator, sinyal kontrol, posisi aman dari kegagalan, dan dimensi sambungan. Siram terak las, pasir, kerak, selotip berlebih, dan kotoran lainnya dari pipa.

Arah Aliran dan Dukungan Pipa

Ikuti panah aliran pada badan katup. Arah yang salah dapat menyebabkan kendali tidak stabil, kehilangan tekanan berlebihan, penutupan tidak sempurna, atau kegagalan mekanisme yang dioperasikan pilot. Penyangga pipa harus mencegah katup dan aktuator membawa beban pipa yang tidak ditopang.

Sambungan Katup Plastik

Sambungan plastik memerlukan penyelarasan yang benar dan pengencangan yang terkontrol. Baut flensa harus dikencangkan secara bertahap dengan pola menyilang. Sambungan berulir tidak boleh terlalu dikencangkan. Perekat soket tidak boleh masuk ke dalam katup, dan segel penyatuan harus tetap bersih dan ditempatkan dengan benar.

Sambungan Listrik dan Pneumatik

Konfirmasikan tegangan suplai, penetapan terminal, grounding, penyegelan kelenjar kabel, kabel sinyal, dan sirkuit umpan balik. Sistem pneumatik memerlukan udara yang bersih, kering, dan teratur, filter yang sesuai, pipa bebas bocor, dan kontrol aliran yang disetel dengan benar.

Pemeriksaan Komisioning

Lakukan uji operasi kering, konfirmasi arah pembukaan, periksa sakelar batas, verifikasi pengesampingan manual, uji tindakan pengamanan kegagalan, dan periksa kebisingan yang tidak normal. Berikan tekanan pada sistem secara bertahap dan periksa kebocoran bodi, dudukan, batang, flensa, ulir, dan sambungan. Katup modulasi harus dikalibrasi pada posisi tertutup penuh, terbuka penuh, dan beberapa posisi tengah.

Perawatan dan Pemecahan Masalah Katup Otomatis

Perawatan Rutin

Periksa badan katup, sambungan, aktuator, perkabelan, pipa udara, indikator posisi, sinyal umpan balik, dan pengesampingan manual. Bersihkan saringan hulu dan endapan internal bila perlu. Interval perawatan harus lebih singkat untuk aplikasi korosif, abrasif, suhu tinggi, di luar ruangan, atau siklus tinggi.

Katup Otomatis Tidak Membuka atau Menutup

Kebocoran dan Pengoperasian Lambat

Kebocoran internal dapat disebabkan oleh kotoran pada jok, seal yang aus, elemen penutup yang rusak, tekanan diferensial yang berlebihan, serangan bahan kimia, atau penyetelan posisi tertutup yang salah. Kebocoran eksternal dapat disebabkan oleh ketidakselarasan, kerusakan gasket, retaknya bodi, longgarnya sambungan, atau tekanan pipa yang berlebihan.

Pengoperasian yang lambat dapat disebabkan oleh tegangan rendah, tekanan udara rendah, pipa terbatas, endapan internal, pembengkakan segel, viskositas tinggi, tekanan diferensial berlebihan, atau keausan aktuator. Menambah torsi tanpa mengetahui penyebabnya dapat merusak badan atau batang katup.

Sering Bersepeda dan Palu Air

Seringnya membuka dan menutup mungkin disebabkan oleh sinyal sensor yang tidak stabil, batas kendali yang sempit, penyetelan pengontrol yang salah, katup yang terlalu besar, atau umpan balik posisi yang salah. Water hammer dapat dikurangi dengan menambah waktu penutupan, menurunkan kecepatan aliran, menyesuaikan kontrol aliran pneumatik, atau memasang peralatan kontrol lonjakan yang sesuai.

Spesifikasi Kunci Katup Otomatis yang Harus Diperiksa Pembeli

Ningbo Baodi Plastic Valve Co., Ltd. telah memperoleh sertifikasi sistem ISO 9001, ISO 14001, dan ISO 45001, serta lisensi manufaktur komponen pipa tekanan peralatan khusus nasional. Ia diakui sebagai Perusahaan Teknologi Tinggi Nasional dan Perusahaan Khusus dan Canggih Kota Ningbo. Perusahaan ini juga merupakan perancang utama standar yang mencakup katup diafragma plastik, katup bola plastik, dan katup periksa plastik.

Pertanyaan Yang Sering Diajukan Tentang Katup Otomatis

Apakah Katup Otomatis Selalu Membutuhkan Listrik?

Aktuator listrik dan katup solenoid memerlukan listrik, katup pneumatik menggunakan udara bertekanan, dan katup periksa, pengurang tekanan, pelampung, atau pembuangan yang dioperasikan sendiri dapat bekerja melalui tekanan fluida atau gaya mekanis.

Apa Perbedaan Antara Katup Otomatis dan Katup Solenoid?

Katup solenoid adalah salah satu jenis Katup Otomatis tertentu. Ia menggunakan koil elektromagnetik dan terutama dirancang untuk kontrol hidup/mati yang cepat. Katup otomatis juga dapat menggunakan motor listrik, aktuator pneumatik, sistem hidrolik, atau mekanisme yang dioperasikan sendiri.

Bisakah Katup Otomatis Dioperasikan Secara Manual?

Banyak aktuator menyertakan roda tangan, tuas, poros operasi, atau penggantian solenoid manual. Pasokan listrik atau udara mungkin perlu diisolasi sebelum pengoperasian manual untuk mencegah kerusakan aktuator atau pergerakan yang tidak terduga.

Apa yang Terjadi Saat Listrik Mati?

Katup mungkin gagal membuka, gagal menutup, atau tetap di tempatnya. Konfigurasi yang benar bergantung pada keamanan proses. Katup pengumpan bahan kimia sering kali gagal menutup, sedangkan katup air pendingin mungkin harus gagal terbuka.

Berapa Lama Katup Otomatis Bertahan?

Masa pakai bergantung pada kompatibilitas bahan kimia, tekanan, suhu, frekuensi siklus, partikel, penyelarasan instalasi, ukuran aktuator, dan pemeliharaan. Layanan air bersih dapat beroperasi selama bertahun-tahun, sedangkan layanan siklus tinggi yang bersifat abrasif atau korosif mungkin memerlukan penggantian seal atau diafragma yang lebih sering.

Bisakah Satu Katup Otomatis Digunakan untuk Cairan Berbeda?

Hanya jika semua bahan yang dibasahi kompatibel dengan setiap cairan. Nama kimia, konsentrasi, suhu, viskositas, dan kemungkinan reaksi dengan media sisa harus diperiksa sebelum mengganti layanan.

Bisakah Katup Otomatis Dipasang di Luar Ruangan?

Ya, jika bahan aktuator dan katup cocok untuk hujan, debu, sinar matahari, kondensasi, perubahan suhu, uap kimia, dan kemungkinan banjir. Kelenjar kabel dan penutupnya harus mempertahankan tingkat perlindungan yang diperlukan.

Mengapa Katup Otomatis Gagal Menutup Sepenuhnya?

Penyebab umumnya antara lain serpihan di jok, segel rusak, pengaturan batas salah, torsi aktuator tidak mencukupi, tekanan diferensial berlebihan, bahan penyekat bengkak, pemasangan terbalik, atau hambatan internal.

Bisakah Ball Valve Otomatis Mengatur Aliran?

Katup Bola Otomatis standar terutama ditujukan untuk pembukaan dan penutupan penuh. Pembukaan sebagian dalam jangka waktu lama dapat menyebabkan keausan pada kursi, getaran, dan erosi. Katup kontrol yang dirancang khusus lebih cocok untuk pengaturan proporsional berkelanjutan.

Apakah Katup Otomatis Membutuhkan Saringan Hulu?

Saringan direkomendasikan untuk katup solenoid, yang dioperasikan pilot, pengurang tekanan, dan katup kontrol kecil jika medianya mengandung karat, pasir, kerak, atau puing-puing konstruksi. Saringan juga harus dibersihkan secara teratur untuk mencegah kehilangan tekanan yang berlebihan.

Informasi Apa yang Harus Dikirim ke Produsen?

Pengguna harus menyediakan media, konsentrasi, aliran, tekanan, suhu, ukuran pipa, standar sambungan, fungsi katup, bahan pilihan, jenis aktuator, catu daya, sinyal kontrol, tindakan anti-gagal, waktu pembukaan, lingkungan pemasangan, persyaratan umpan balik, dan dokumentasi yang diperlukan.
