Pemeliharaan dan pengendalian risiko katup manual statis dalam sistem industri

Apa saja jenis katup manual yang umum?

Katup manual adalah jenis katup yang paling umum dalam sistem kontrol cairan industri dan banyak digunakan dalam minyak bumi, kimia, tenaga listrik, metalurgi, pengolahan air, pembuatan kertas, farmasi, makanan dan industri lainnya. Katup manual menggunakan pegangan pengoperasian manual, roda tangan, sproket, dan perangkat mekanis lainnya untuk membuka dan menutup atau mengatur aliran media. Ini memiliki struktur sederhana, mudah digunakan, ekonomis dan dapat diandalkan, dan merupakan komponen yang sangat diperlukan dalam sistem perpipaan industri. Menurut bentuk struktural yang berbeda, prinsip kerja dan kesempatan yang berlaku, katup manual dapat dibagi menjadi beberapa tipe umum berikut:
Katup gerbang manual
Katup gerbang manual mewujudkan kontrol on-off fluida dengan menggerakkan gerbang berbentuk baji atau paralel ke atas dan ke bawah. Area kontak antara gerbang dan dudukan katup besar selama pembukaan dan penutupan, yang cocok untuk pembukaan penuh atau penutupan penuh, tetapi tidak cocok untuk seringnya pembukaan dan penutupan atau pembatasan. Katup gerbang manual memiliki keunggulan ketahanan cairan yang rendah, kinerja penyegelan yang baik, struktur sederhana, dan masa pakai yang lama. Ini banyak digunakan dalam jaringan pipa minyak, pengolahan air, sistem pembangkit listrik dan kondisi kerja lainnya dengan persyaratan penyegelan yang tinggi.

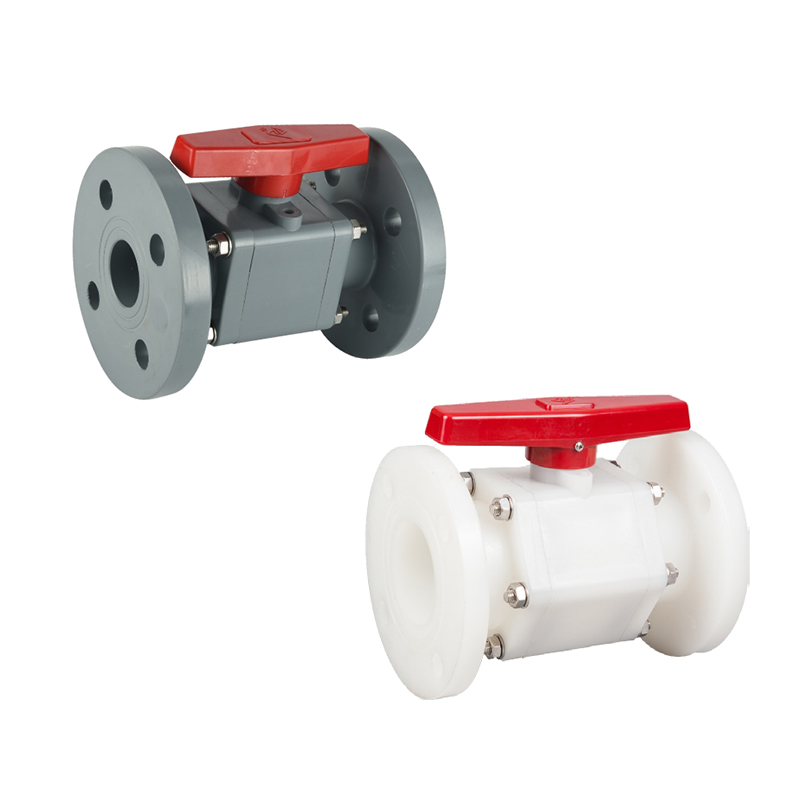

Katup bola manual
Katup bola manual menggunakan bola untuk berputar 90° di sekitar sumbu katup untuk mengontrol aliran medium. Katup bola membuka dan menutup dengan cepat, memiliki torsi pengoperasian yang kecil, dan memiliki kinerja penyegelan yang sangat baik. Ini sangat cocok untuk sistem yang memerlukan pembukaan dan penutupan cepat serta pengoperasian yang sering. Sangat cocok untuk cairan bersih, gas dan media korosif. Ini banyak digunakan dalam petrokimia, gas alam, farmasi, pembuatan kertas dan industri lainnya. Strukturnya yang ringkas sangat cocok untuk pemasangan di ruang terbatas.
Katup penghenti manual
Katup penghenti manual mengatur laju aliran dengan menggerakkan cakram katup ke arah vertikal di sepanjang garis tengah dudukan katup. Dibandingkan dengan katup gerbang, katup penghenti memiliki kinerja penyesuaian yang lebih baik, namun hambatan fluidanya relatif besar. Katup penghenti cocok untuk situasi yang memerlukan kontrol aliran atau tekanan yang tepat, seperti peralatan ketel, sistem uap, proses kimia, dll. Katup penghenti memiliki struktur sederhana dan mudah dirawat, serta sering digunakan pada jaringan pipa kecil dan menengah.
Katup kupu-kupu manual
Katup kupu-kupu manual menggunakan pelat katup berbentuk cakram yang berputar mengelilingi sumbu katup untuk membuka dan menutup saluran medium. Ini memiliki struktur kompak, ringan dan biaya rendah, dan sangat cocok untuk mengendalikan katup berdiameter besar. Hal ini biasa digunakan dalam pengolahan air, sistem pendingin udara, pipa proteksi kebakaran, industri makanan dan minuman. Meskipun kinerja penyegelannya tidak sebaik katup bola dan katup gerbang, ia memiliki keunggulan yang jelas dalam kondisi sensitif terhadap ruang dan berat. Produk yang ditingkatkan seperti segel dua arah dan katup kupu-kupu eksentrik dapat secara efektif meningkatkan jangkauan penerapannya.
Katup sumbat manual
Bagian buka tutup katup sumbat manual berbentuk sumbat berbentuk kerucut atau silinder, yang dibuka dan ditutup secara berputar. Saluran alirannya biasanya lurus dengan hambatan fluida yang rendah. Strukturnya sederhana dan cocok untuk sering dibuka dan ditutup. Hal ini banyak digunakan dalam eksploitasi ladang minyak, transmisi gas, jaringan pipa perkotaan dan bidang lainnya. Karena katup sumbat rentan terhadap keausan, katup sumbat modern sering kali menggunakan pelumasan atau struktur penyegelan lunak untuk meningkatkan masa pakai dan kinerja penyegelan.

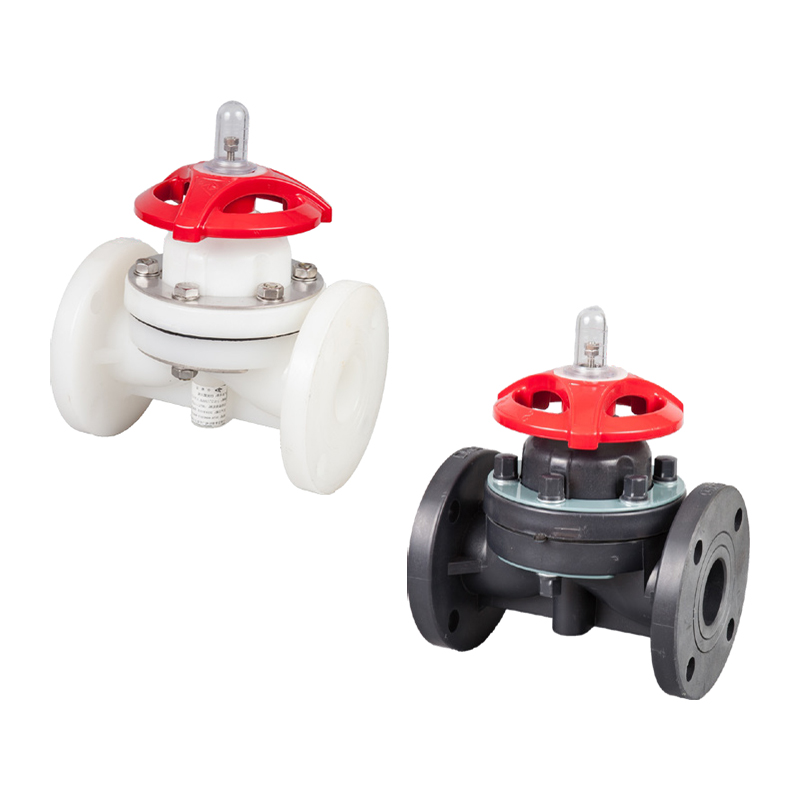

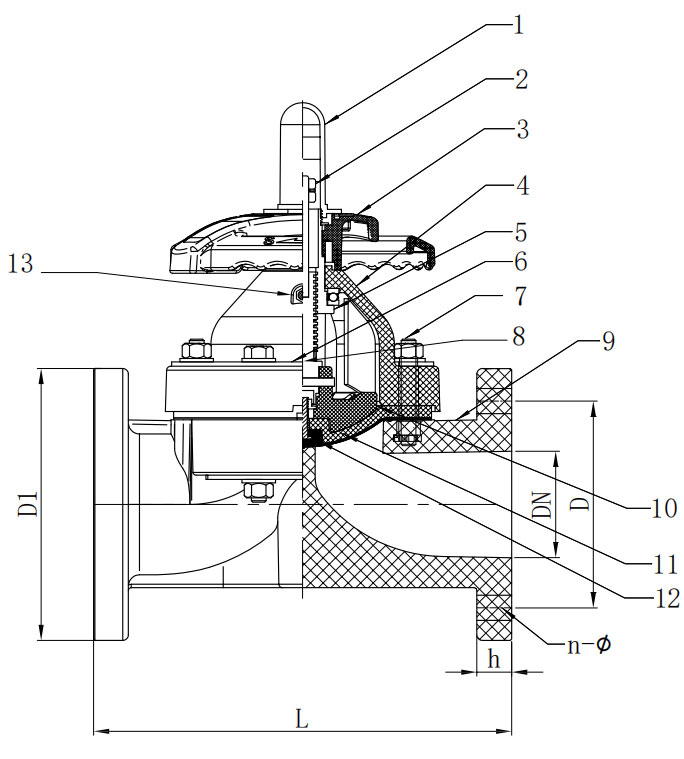

Katup diafragma manual
Itu katup diafragma manual menggunakan diafragma fleksibel sebagai bagian pembuka dan penutup, yang cocok untuk mengendalikan sistem pipa yang mengandung partikel padat, media korosif, atau cairan kental. Keuntungan terbesarnya adalah tidak ada bagian logam yang bersentuhan dengan media, sehingga terhindar dari masalah korosi dan polusi. Sangat cocok untuk aliran proses yang sangat bersih seperti obat-obatan, makanan, dan biokimia, dan banyak digunakan dalam sistem CIP/SIP. Karena strukturnya yang khusus, akan lebih mudah untuk memperbaiki dan mengganti diafragma.

Katup jarum manual
Itu needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
Katup periksa manual
Meskipun check valve biasanya bekerja secara otomatis, beberapa sistem menggunakan check valve dengan fungsi manual. Digunakan untuk mencegah arus balik sedang dan memungkinkan intervensi manual dalam keadaan khusus. Biasa digunakan dalam acara-acara dengan keamanan tinggi seperti boiler bertekanan tinggi, stasiun pompa, tangki penyimpanan bahan kimia, dll.

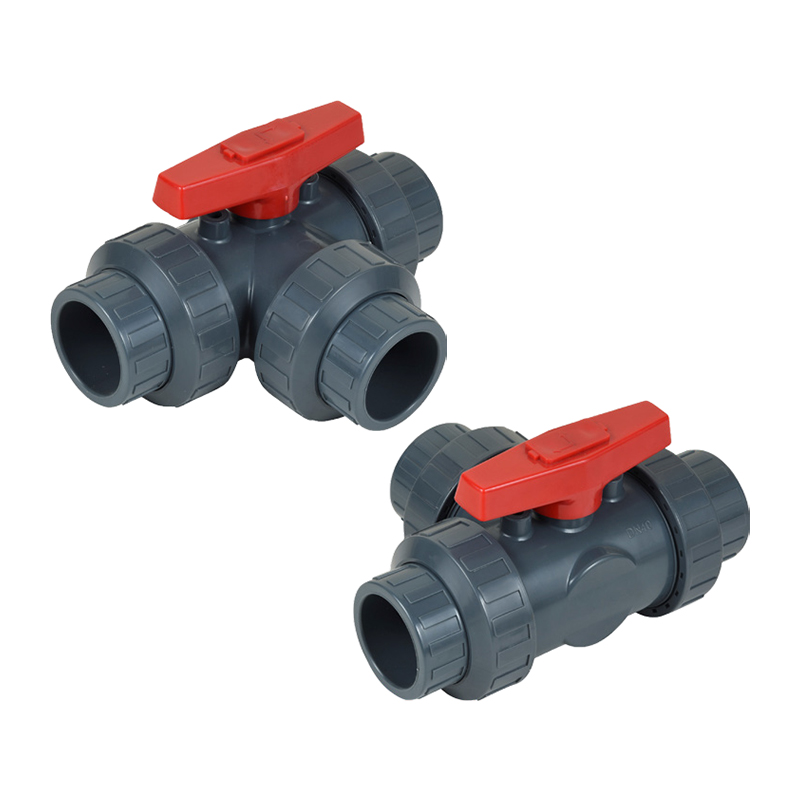

Katup tiga arah manual
Katup manual tiga arah dapat dibagi menjadi struktur "tipe T" dan "tipe L", cocok untuk mengubah arah fluida atau mewujudkan peralihan multi-saluran. Ini sebagian besar digunakan dalam sistem pencampuran, pengalihan atau bypass, dan banyak digunakan dalam HVAC, pemrosesan makanan, dan peralihan pipa. Pengoperasian yang fleksibel, struktur yang beragam, dapat dikombinasikan dengan katup bola, katup sumbat, dan bentuk desain lainnya.

Apa perbedaan antara katup bola manual dan katup gerbang manual dalam struktur dan metode penyegelan?

Katup bola manual dan katup gerbang manual adalah dua katup pemutus pipa yang umum, banyak digunakan dalam sistem industri seperti minyak bumi, kimia, metalurgi, tenaga listrik, dan konstruksi. Meskipun keduanya memainkan peran membuka dan menutup cairan dan memotong saluran dalam hal fungsi, terdapat perbedaan penting dalam desain struktural, prinsip penyegelan, kinerja, dan skenario yang berlaku.
Perbedaan desain struktural
Itu structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
Itu main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
Perbedaan dalam metode penyegelan
Itu manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
Itu manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
Perbedaan kinerja pembukaan dan penutupan
Itu manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
Itu manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
Perbedaan dalam ruang lingkup aplikasi
Itu manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
Katup gerbang manual cocok untuk pipa utama dengan diameter besar, operasi frekuensi rendah, dan perubahan tekanan kecil. Mereka banyak digunakan pada posisi katup utama pabrik air, pemanas, listrik, metalurgi dan sistem lainnya, dan sangat cocok untuk digunakan sebagai perangkat pemutus. Hambatan alirannya sangat rendah, dan hampir tidak ada penurunan tekanan dalam keadaan terbuka penuh, sehingga lebih ramah terhadap sistem transmisi jarak jauh.
Kapasitas aliran dan kehilangan tekanan
Itu channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
Katup gerbang manual juga memiliki hambatan aliran yang kecil dalam keadaan terbuka penuh, namun rentan terhadap turbulensi dan getaran bila dibuka sebagian atau seluruhnya. Dibandingkan dengan katup bola, struktur lokalnya lebih cenderung menyebabkan erosi sedang, yang pada gilirannya mempengaruhi umur permukaan perapat.

Bagaimana memilih katup manual untuk industri makanan atau farmasi

Dalam industri makanan dan farmasi, katup manual tidak hanya memiliki fungsi dasar pembukaan, penutupan, pengaturan dan pemotongan, tetapi juga terkait dengan keamanan produk, kebersihan, dan kepatuhan produksi. Karena industri-industri ini memiliki persyaratan yang sangat tinggi dalam hal kebersihan, bahan, dan kemampuan anti-polusi, pemilihannya harus benar-benar mengikuti standar industri yang relevan dan sepenuhnya mempertimbangkan faktor-faktor seperti karakteristik media, aliran proses, metode pembersihan dan disinfeksi, serta bahan struktur katup.
Desain struktural yang memenuhi standar higienis
Itu food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
Pemilihan bahan badan katup dan bahan penyegel
Pemilihan material secara langsung mempengaruhi ketahanan korosi, ketahanan suhu, dan biokompatibilitas katup. Industri makanan dan farmasi merekomendasikan penggunaan baja tahan karat 316L sebagai bahan utama badan katup karena ketahanan korosi dan kemampuan lasnya yang sangat baik, serta kemampuannya menahan lingkungan asam, alkali, dan uap suhu tinggi yang biasa digunakan dalam sistem CIP (Clean-in-Place) dan SIP (Sterilize-in-Place). Segel harus terbuat dari polytetrafluoroethylene (PTFE) food grade bersertifikat FDA, EPDM (ethylene propylene diene monomer rubber) atau FKM (fluororubber) dan bahan lain dengan ketahanan kimia dan panas yang baik untuk memastikan media tidak terkontaminasi.
Pembersihan dan sterilisasi CIP/SIP yang mudah
Selama produksi makanan dan obat-obatan, sistem perpipaan perlu dibersihkan secara teratur di tempat (CIP) dan disterilkan dengan uap di tempat (SIP). Struktur katup harus kompatibel dengan jenis pembersihan ini. Saat memilih, pertimbangkan apakah rongga katup memiliki fungsi pengosongan otomatis, apakah dapat mencapai pembersihan bebas residu, apakah segel memiliki ketahanan suhu tinggi (≥150°C), dan apakah katup mendukung waktu siklus sterilisasi (umumnya diperlukan lebih dari 30 menit). Struktur katup tiga arah, katup diafragma, dan katup pengambilan sampel aseptik telah dioptimalkan dan lebih sesuai untuk proses tersebut.
Jenis katup sanitasi yang disukai seperti katup diafragma dan katup kupu-kupu
Katup diafragma banyak digunakan di tempat-tempat dengan persyaratan kebersihan yang tinggi karena medianya hanya bersentuhan dengan rongga bagian dalam badan katup dan bahan diafragma. Strukturnya sederhana dan tidak ada area retensi di rongga katup, yang sangat cocok untuk mengalirkan partikel padat dengan viskositas tinggi, atau media korosif. Katup kupu-kupu memiliki karakteristik struktur kompak, ringan, serta pembukaan dan penutupan yang cepat. Mereka sering digunakan dalam situasi tekanan rendah atau aliran tinggi, terutama untuk pengisian, filtrasi, dan transportasi. Katup kupu-kupu sanitasi biasanya dilengkapi dengan sambungan klem pelepas cepat, yang mudah dibongkar, dibersihkan, dan dirawat di lokasi, serta memenuhi spesifikasi GMP.
Metode penyambungan harus memenuhi persyaratan sanitasi
Itu connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
Anti-pencampuran dan kontrol batch
Itu multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
Kepatuhan terhadap GMP dan persyaratan validasi
Sesuai dengan persyaratan Cara Manufaktur yang Baik (GMP) untuk produksi farmasi, peralatan harus memiliki kemampuan verifikasi dan konsistensi yang baik. Katup manual yang dipilih harus memiliki dokumen validasi, termasuk sertifikasi material, laporan pengujian bahan penyegel, laporan pengujian tekanan, sertifikasi kekasaran permukaan, gambar pemasangan, dll. Pada saat yang sama, pabrikan perlu memberikan dukungan dokumen IQ (konfirmasi pemasangan)/OQ (konfirmasi operasi)/PQ (konfirmasi kinerja) untuk memenuhi tinjauan sistem manajemen mutu.
Ketahanan korosi dan penilaian masa pakai
Media umum dalam industri makanan, seperti produk susu, jus, kecap, dan alkohol, memiliki keasaman dan alkalinitas tertentu; dalam industri farmasi, seperti etanol, hidrogen peroksida, dan disinfektan asam, bersifat sangat korosif. Struktur katup harus mampu menahan erosi jangka panjang oleh bahan pembersih dan reagen kimia sekaligus memastikan masa pakai. Ini adalah rec
