Katup Diafragma Manual

Rumah / Produk / Katup Manual / Katup Diafragma Manual / Katup Diafragma Bergelang

SEBELUMNYA：Katup Diafragma Khusus BERIKUTNYA：Tidak ada artikel berikutnya

Suku Cadang & Material
Dimensi & Spesifikasi
Deskripsi
Opsi
FAQ
Hubungi Kami

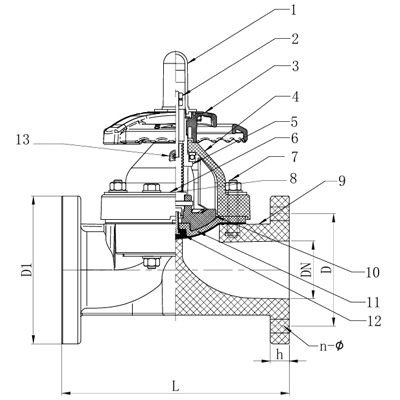

TIDAK.	Bagian	Bahan
1	Penutup Pengukur	komputer
2	Kacang Pejantan	baja, baja tahan karat
3	Roda Tangan	ABS,PPG
4	kap mesin	PPG,FRPP,PPH,UPVC,CPVC,PVDF
5	Lengan	Besi cor dengan pelapisan nikel, paduan tembaga
6	Papan	Baja berlapis plastik, baja tahan karat
7	Baut & Mur Kancing	baja, baja tahan karat
8	Batang	baja, baja tahan karat，copper alloy
9	Tubuh	FRPP,PPH,UPVC,CPVC,PVDF
10	Kompresor	PVDF,CPVC,PVDF,CPVC,besi cor
11	Bantal	EPDM,FPM
12	Diafragma	EPDM,FPM，PVDF，FEP，PFA，PTFE
13	Puting Gemuk	DN80,80-250hanya digunakan, paduan tembaga, baja tahan karat

Nilai referensi cv
100% terbuka penuh

hari			nilai CV

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Grafik Suhu%Tekanan

hari	FRPP			PPH			UPVC		CPVC			PVDF
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Tabel Dimensi

hari	D1（mm）			D（mm）			L（mm）				h（mm）	n			φ（mm）

	HG/MAKAN	JIS	ANSI	HG/MAKAN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/MAKAN	JIS	ANSI	HG/MAKAN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

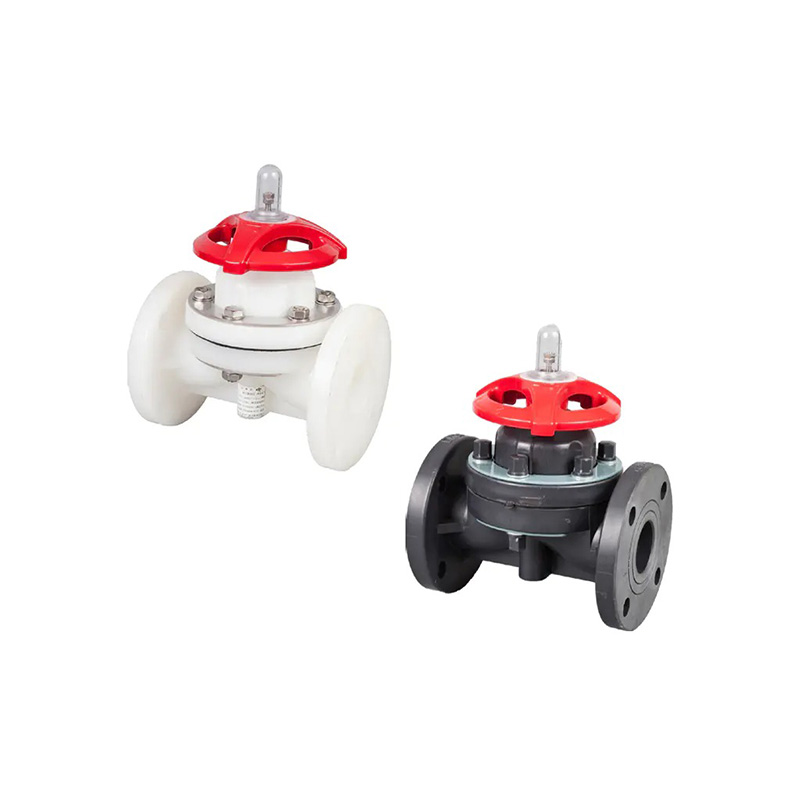

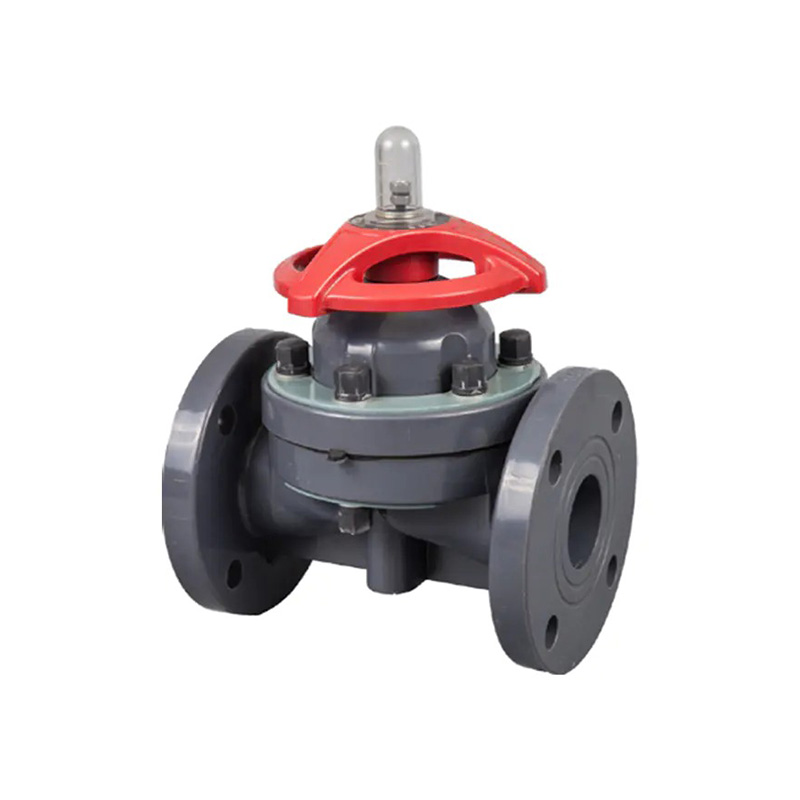

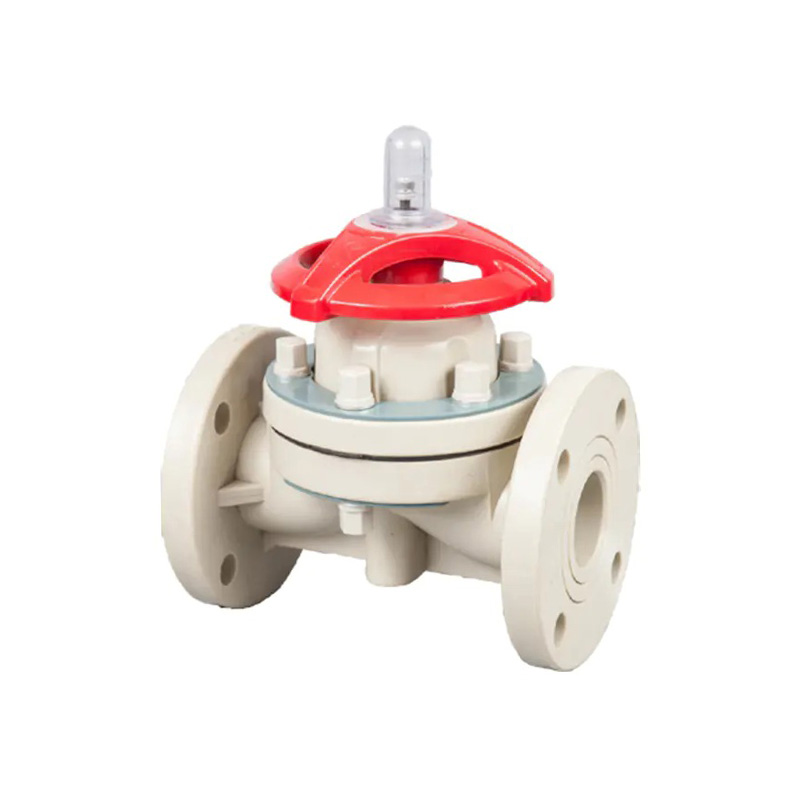

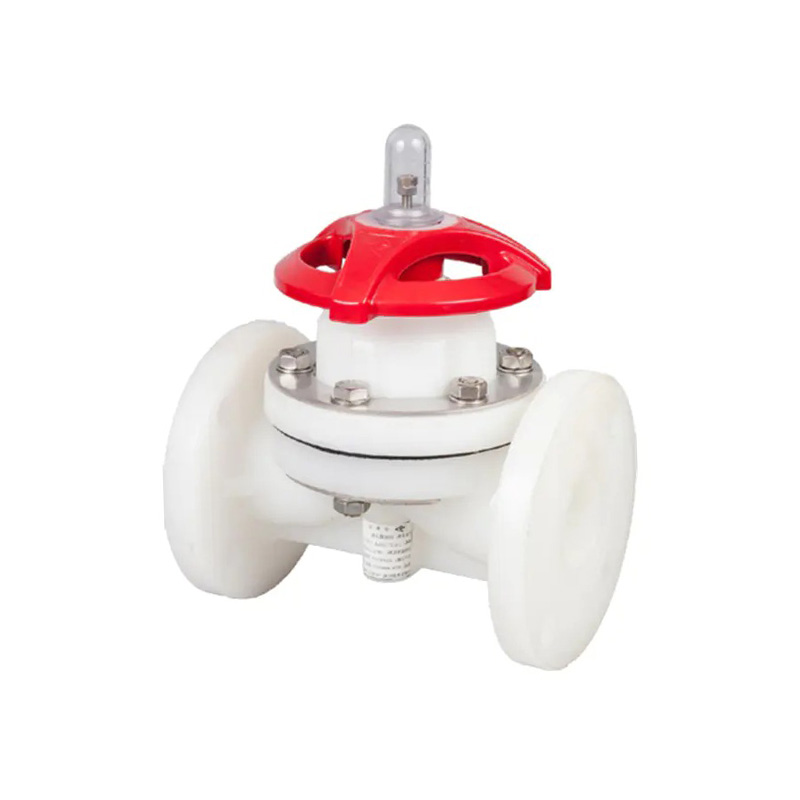

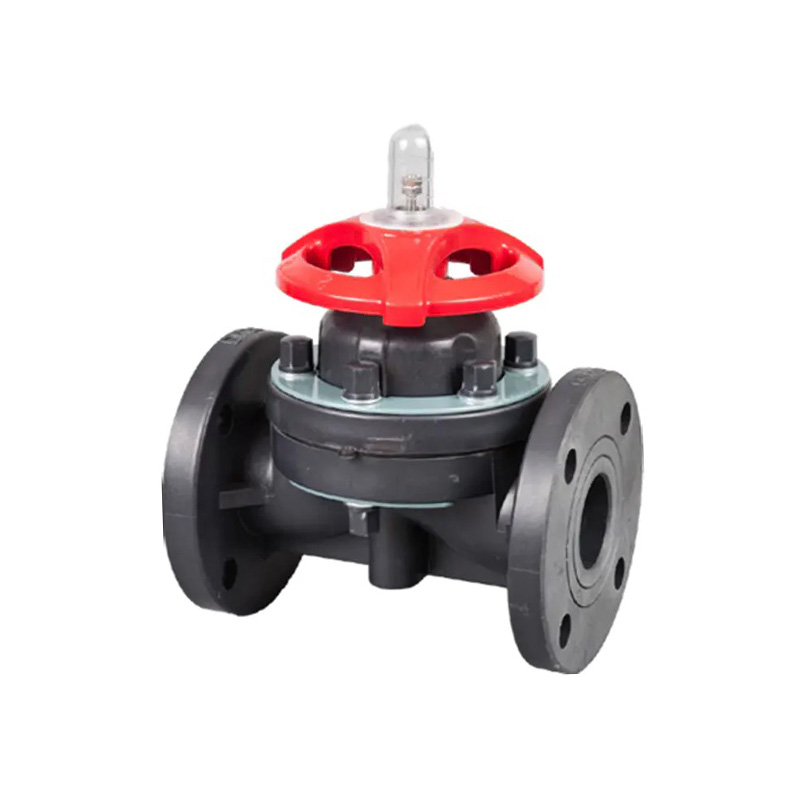

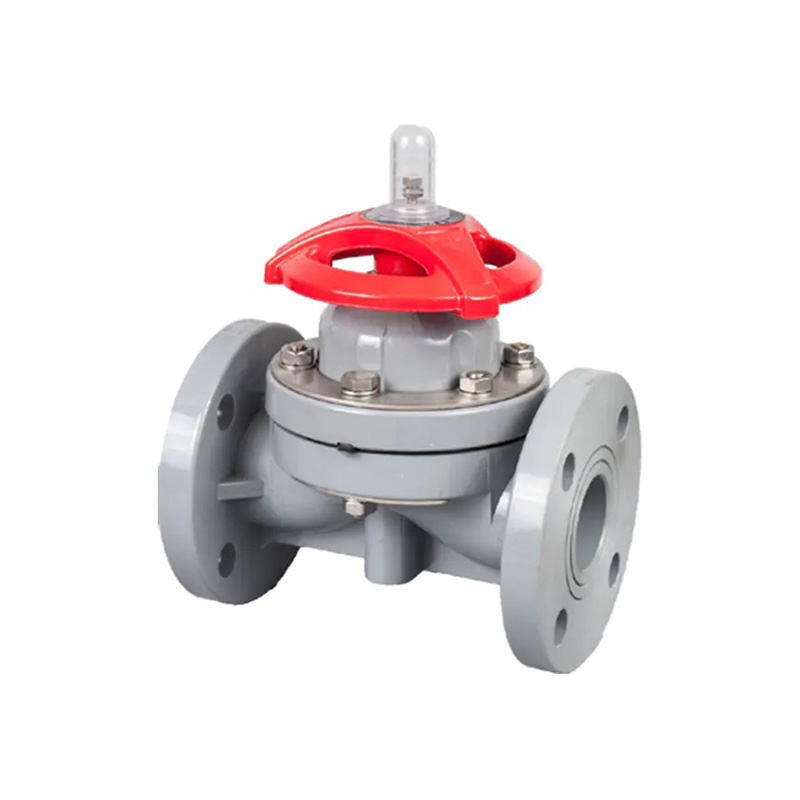

Katup diafragma bergelang adalah katup kontrol aliran yang dirancang secara presisi untuk aplikasi penanganan cairan korosif, ultra murni, dan kritis di seluruh pemrosesan kimia, manufaktur semikonduktor, pengolahan air, dan industri farmasi. Dibangun berdasarkan pengalaman manufaktur sejak tahun 1979, ketika katup diafragma plastik pertama diproduksi dan disertifikasi oleh Kementerian Industri Kimia pada tahun 1983, seri katup ini menggabungkan penyempurnaan teknik selama puluhan tahun dengan teknologi penyegelan modern.

Fitur utama:
• Bahan diafragma dan bantalan berkualitas tinggi memberikan regangan tekan yang rendah, memastikan kinerja penyegelan jangka panjang yang andal dalam siklus berulang.
• Desain distribusi tekanan yang dioptimalkan di seluruh badan katup mengurangi torsi penutupan yang diperlukan untuk pengoperasian, membuat katup lebih mudah digerakkan dan mengurangi keausan pada rakitan batang dan kap mesin.
• Kontrol ketat terhadap toleransi manufaktur dan perakitan menghasilkan pengaturan aliran yang stabil dan akurat, dengan kinerja yang konsisten di seluruh rentang ukuran katup.
• Jalur aliran berbentuk bendungan dan bebas sudut mati mencegah akumulasi medium dan kontaminasi silang, yang merupakan hal penting untuk jalur proses dengan kemurnian tinggi dan higienis.
• Ketahanan korosi yang sangat baik pada seluruh bagian yang dibasahi melindungi terhadap asam agresif, alkali, dan media kimia.
• Tidak adanya kelenjar pengepakan berarti tidak ada keausan pengepakan, tidak ada jalur kebocoran terkait pengepakan, dan berkurangnya kebutuhan perawatan selama masa pakai katup.

Tersedia dalam gaya sambungan flensa untuk pemasangan langsung ke flensa pipa standar, katup ini sesuai dengan jalur proses utama, header distribusi, dan aplikasi yang memerlukan sambungan tetap dan tidak dapat dilepas untuk integritas sistem jangka panjang. Bahan bodi, senyawa diafragma, dan peringkat tekanan dapat dikonfigurasi agar sesuai dengan kompatibilitas bahan kimia tertentu dan persyaratan suhu pengoperasian.

Aplikasi yang umum mencakup sistem takaran bahan kimia, instalasi pengolahan air limbah, distribusi air ultra murni, pemrosesan basah semikonduktor, dan jalur transfer cairan farmasi. Mekanisme pematian berbasis diafragma yang tidak berpelumas menghilangkan risiko luka atau terjepit yang umum terjadi pada katup bola dan sumbat, menjadikannya pilihan yang dapat diandalkan untuk tugas isolasi dan pembatasan pada media yang korosif atau sarat partikulat.
