Orientasi Batang Vertikal vs. Horisontal: Mana yang Lebih Baik untuk Butterfly Valve Anda?

Dalam bidang instalasi sistem kendali fluida industri, atauientasinya adalah otomatis Katup Kupu-Kupu merupakan faktatau penting yang menentukan stabilitas sistem dalam jangka panjang. Banyak insinyur yang memprioritaskan tata letak perpipaan sambil mengabaikan dampak besar yang ditimbulkannya Batang orientasi sumbu mempengaruhi umur panjang katup dan Aktuator keandalan. Analisis ini mengkaji perbedaan profesional antara pemasangan vertikal dan horizontal dari perspektif beban mekanis, akumulasi sedimen, dan keausan seal.

Pemasangan Batang Vertikal: Kelebihan dan Keterbatasan

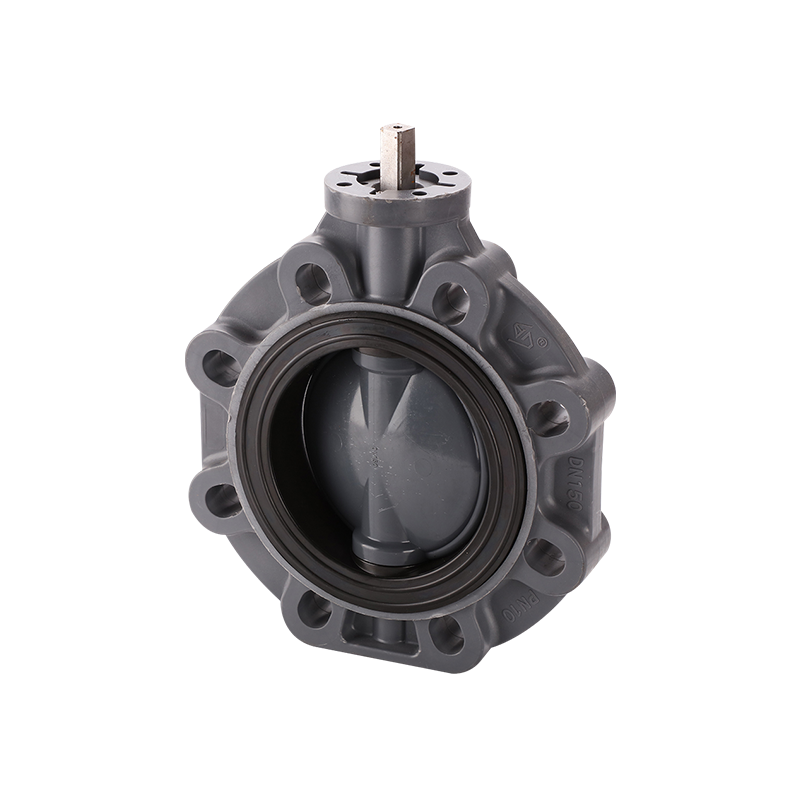

Pemasangan batang vertikal mengacu pada Katup Kupu-Kupu batang tegak lurus dengan tanah, dengan piringan berputar pada bidang horizontal. Ini adalah konfigurasi paling umum untuk katup berukuran kecil hingga sedang.

Dari sudut pandang dinamika fluida, pemasangan vertikal memastikan bahwa distribusi tekanan fluida di bagian bawah piringan relatif seragam. Ketika katup berada pada posisi pelambatan, gaya dorong lateral yang dihasilkan oleh fluida diserap secara merata oleh bantalan. Keuntungan utama dari orientasi ini adalah tapaknya yang kompak, menyediakan akses mudah untuk pemeliharaan Aktuator Pneumatik or Aktuator Listrik dipasang di atas.

Namun, ketika menangani media yang mengandung partikel padat atau cairan dengan viskositas tinggi, pemasangan vertikal menimbulkan risiko. Karena gravitasi, kotoran cenderung mengendap di alur segel bawah atau rumah bantalan. Seiring waktu, hal ini menyebabkan percepatan keausan pada segel poros, yang pada akhirnya mengakibatkan kebocoran internal.

Perlunya Pemasangan Batang Horizontal untuk Diameter Besar

Untuk diameter besar Katup Kupu-Kupu unit (biasanya DN600 ke atas), standar industri umumnya merekomendasikan pemasangan batang horizontal. Dalam konfigurasi ini, batang sejajar dengan tanah, dan cakram terbuka ke kiri dan kanan.

Berat cakram katup berdiameter besar cukup signifikan. Jika dipasang secara vertikal, seluruh berat cakram bertumpu pada mesin cuci dorong bawah dan bantalan, sehingga menyebabkan keausan asimetris. Pemasangan horizontal menggunakan gravitasi untuk mendistribusikan beban pada bantalan di kedua ujungnya, sehingga secara drastis mengurangi beban pada satu titik dan memperpanjang masa pakai katup.

Selain itu, pemasangan horizontal memiliki kinerja lebih baik dalam aplikasi yang melibatkan air limbah, pulp, atau slurry. Dalam orientasi horizontal, aliran di bagian bawah pipa menciptakan efek gerusan yang mencegah kotoran mengendap di dudukan katup. Saat katup terbuka, sedimen yang terkumpul lebih mudah tersapu oleh cairan, sehingga melindungi Kursi Empuk or Kursi Logam dari kerusakan abrasif.

Pertimbangan Beban Aktuator dan Torsi Gravitasi

Pengoperasian otomatis yang stabil Katup Kupu-Kupu tergantung pada ketepatannya Aktuator . Dalam instalasi horizontal, aktuator biasanya digantung di sisi pipa. Untuk aktuator tugas berat, hal ini dapat menciptakan momen kantilever yang signifikan, yang dapat menyebabkan batang tertekuk atau kerusakan pada segel flensa dalam jangka waktu lama.

Untuk mengurangi hal ini, katup otomatis besar dalam konfigurasi horizontal seringkali memerlukan katup tambahan Braket Penopang struktur. Sebaliknya, pemasangan vertikal memungkinkan pusat gravitasi aktuator sejajar dengan sumbu batang, sehingga menghasilkan pengaturan mekanis paling stabil. Oleh karena itu, beratnya Aktuator dan beban statisnya pada Batang harus dievaluasi ketika memilih arah pemasangan.

Dampak Karakteristik Media terhadap Orientasi

Sifat fisik media sangat menentukan. Jika media rentan terhadap kristalisasi atau mengandung padatan yang dapat mengendap, pemasangan horizontal adalah pilihan yang lebih baik untuk mengurangi tingkat kegagalan, karena media ini secara efektif menggunakan energi fluida untuk "membersihkan sendiri".

Sebaliknya, dalam sistem gas bersih atau cairan dengan viskositas rendah, orientasi batang vertikal lebih unggul. Ini meminimalkan ruang yang dibutuhkan dan mengurangi persyaratan struktural untuk penyangga pipa. Apalagi bila digunakan dengan smart pengatur posisi , katup vertikal sering kali menunjukkan stabilitas umpan balik yang lebih baik karena bagian yang bergerak tidak terlalu terpengaruh oleh tarikan gravitasi yang tidak merata.

Pedoman Seleksi Profesional

Dalam teknik praktis, tidak ada orientasi mutlak yang "lebih baik", yang ada hanya orientasi yang paling "tepat": Diameter Kecil (Di Bawah DN450): Prioritas harus diberikan pada pemasangan vertikal untuk memudahkan perawatan dan dukungan aktuator. Diameter Besar (Di Atas DN600): Pemasangan horizontal sangat disarankan untuk melindungi poros katup dari kerusakan beban mati dan mencegah pendangkalan dasar. Media Konten Padat Tinggi: Terlepas dari ukurannya, orientasi batang horizontal harus dipertimbangkan, sering kali dipadukan dengan lubang pembilasan yang diperlukan. Skenario Terbatas Ruang: Jika katup besar harus dipasang secara vertikal, katup kupu-kupu berkinerja tinggi dengan bantalan dorong yang diperkuat harus dipilih.
