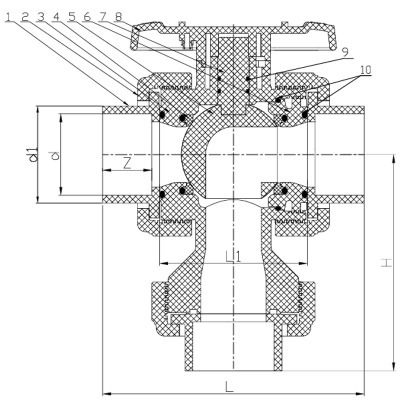

Katup bola tiga arah (tipe vertikal) menggabungkan dua pola aliran ke dalam satu badan katup, menggantikan dua katup bola dan pemasangan tee yang memerlukan tata letak konvensional, yang membuat perpipaan lebih kompak dan mengurangi biaya material dan ruang pemasangan.
Karakteristik utama:
• Badan katup tunggal menangani tugas pengalihan, pencampuran, atau penutupan yang biasanya memerlukan banyak katup dan alat kelengkapan, menjadikan tata letak perpipaan lebih ekonomis dan hemat ruang.
• Konfigurasi lubang bola yang berbeda (L-port atau T-port) tersedia untuk memenuhi fungsi pola aliran yang berbeda, termasuk mengalihkan aliran antara dua saluran keluar atau mencampur aliran dari dua saluran masuk.
• Berperingkat PN10, dengan kemampuan layanan vakum penuh, memperluas kesesuaian katup ke sistem tekanan negatif.
• Orientasi vertikal menempatkan port ketiga di bagian atas atau bawah jalur, sesuai dengan instalasi yang ruang lateral di sekitar pipa terbatas.
Dengan menggabungkan fungsi-fungsi ke dalam satu bodi, katup ini mengurangi jumlah sambungan dalam sistem, sehingga menurunkan potensi titik kebocoran dibandingkan dengan pengaturan multi-katup dan multi-fitting yang setara.
Aplikasi yang umum mencakup jalur proses yang memerlukan pengalihan atau pencampuran aliran, sistem pengambilan sampel, operasi batching, dan instalasi apa pun yang menghemat ruang dan menyederhanakan tata letak perpipaan memberikan manfaat instalasi atau pemeliharaan yang nyata. Pabrik yang melakukan standarisasi katup tiga arah untuk tugas pengalihan atau pencampuran umum juga dapat menyederhanakan inventaris suku cadang dibandingkan dengan menyimpan katup dua arah dan perlengkapan tee secara terpisah.
