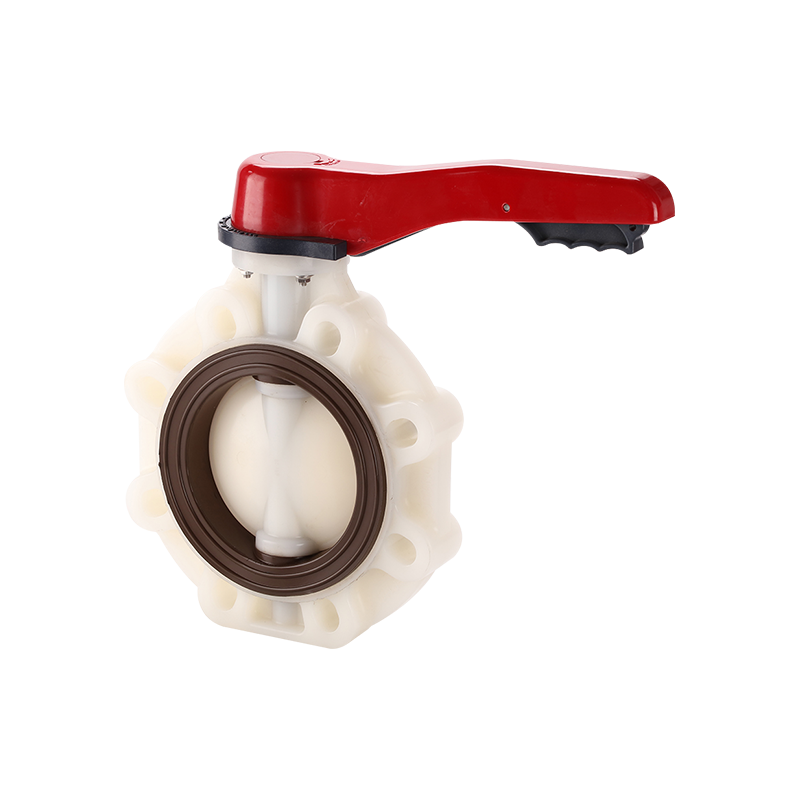

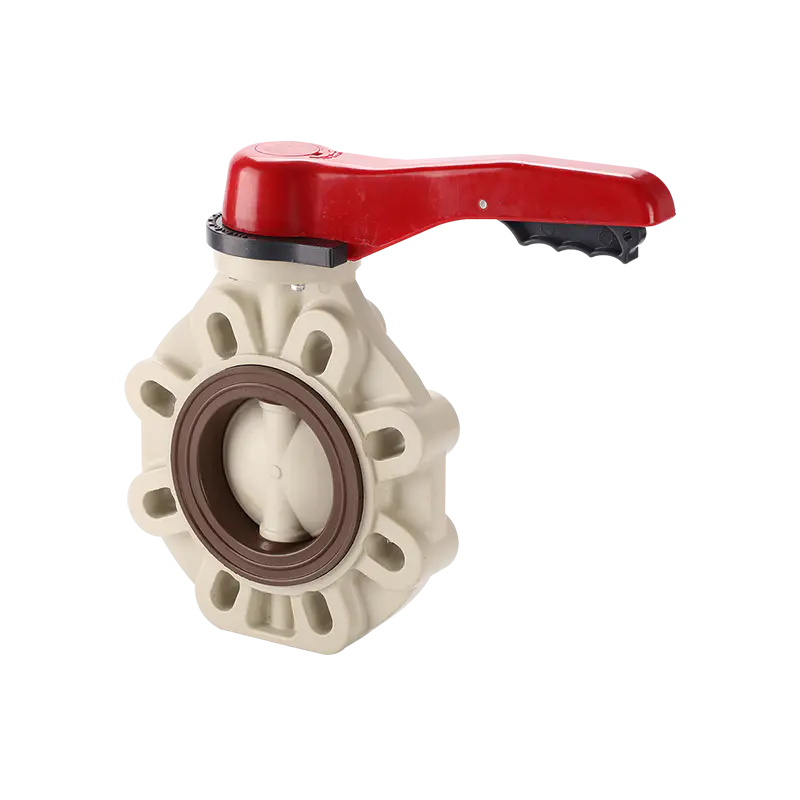

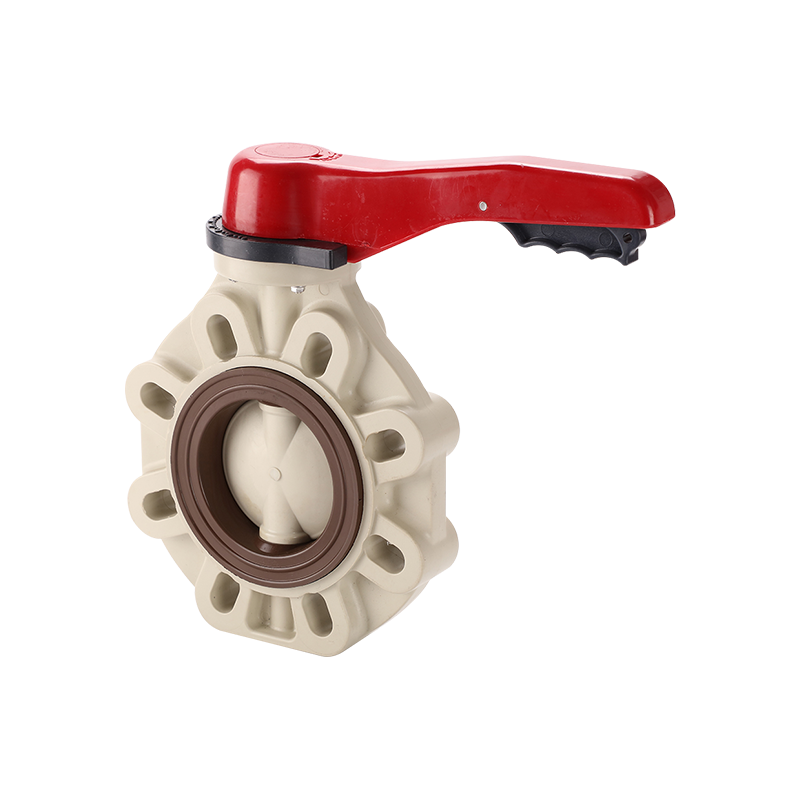

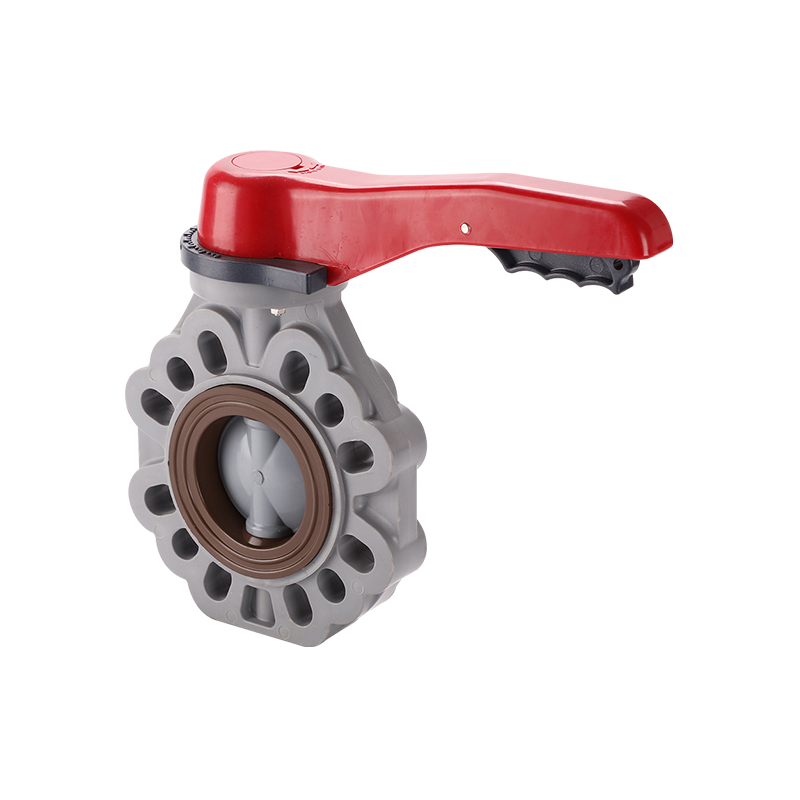

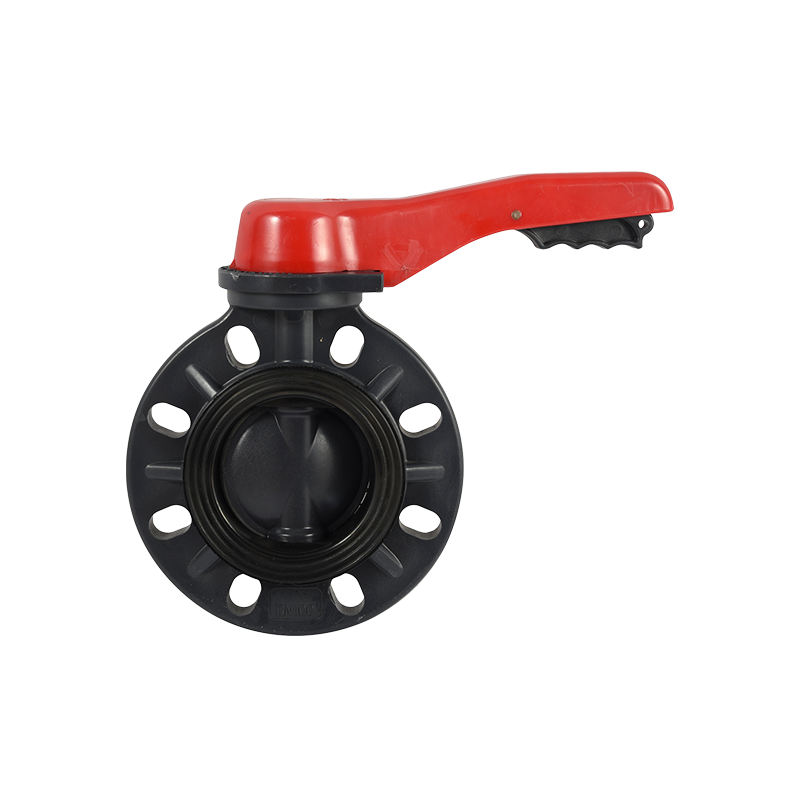

Katup kupu-kupu pegangan tuas dalam seri ini dirancang dengan bodi yang diperkuat dan dudukan yang dirancang khusus untuk menghasilkan kinerja isolasi dan pelambatan seperempat putaran yang dapat diandalkan di seluruh aplikasi industri umum dan penanganan air.
Fitur utama:
• Dudukan katup yang dirancang khusus meningkatkan kinerja penyegelan dibandingkan dengan geometri dudukan katup kupu-kupu standar, sehingga mengurangi kebocoran pada posisi tertutup.
• Badan katup yang menebal dengan tulang rusuk yang diperkuat dan tidak ada bagian berongga dirancang untuk meminimalkan konsentrasi tegangan, meningkatkan kekuatan struktural dalam kondisi pengoperasian yang berat seperti lonjakan tekanan, getaran, dan pembebanan mekanis.
• Desain cakram dengan profil bulat meningkatkan daya tahan pada antarmuka dudukan sekaligus meningkatkan Cv (koefisien aliran) katup, sehingga mengurangi penurunan tekanan pada katup dibandingkan dengan profil cakram yang lebih datar.
• Gagang tuas menyediakan pengoperasian seperempat putaran yang cepat dan dapat disentuh dengan indikasi posisi, menyesuaikan tugas hidup/mati yang sering dilakukan serta pelambatan dasar.
Kombinasi struktur bodi yang diperkuat dan geometri cakram yang dioptimalkan memungkinkan katup mempertahankan integritas penyegelan dan keandalan struktural selama siklus berulang, yang sangat relevan untuk saluran berdiameter lebih besar di mana tegangan bodi dan pembebanan cakram lebih besar.
Aplikasi yang umum mencakup instalasi pengolahan air, sistem HVAC, jalur proses kimia umum, dan perpipaan industri di mana katup seperempat putaran yang ringan dan tahan korosi lebih disukai daripada alternatif logam yang lebih berat. Konfigurasi pegangan tuas sangat cocok untuk diameter yang lebih kecil dan menengah di mana pengoperasian seperempat putaran manual tetap praktis tanpa operator roda gigi.
