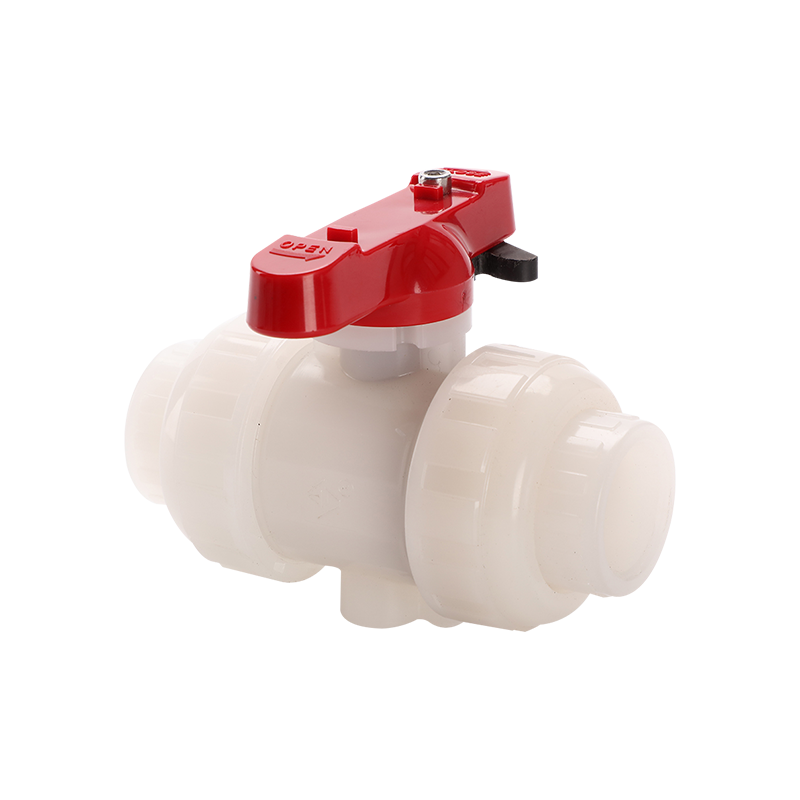

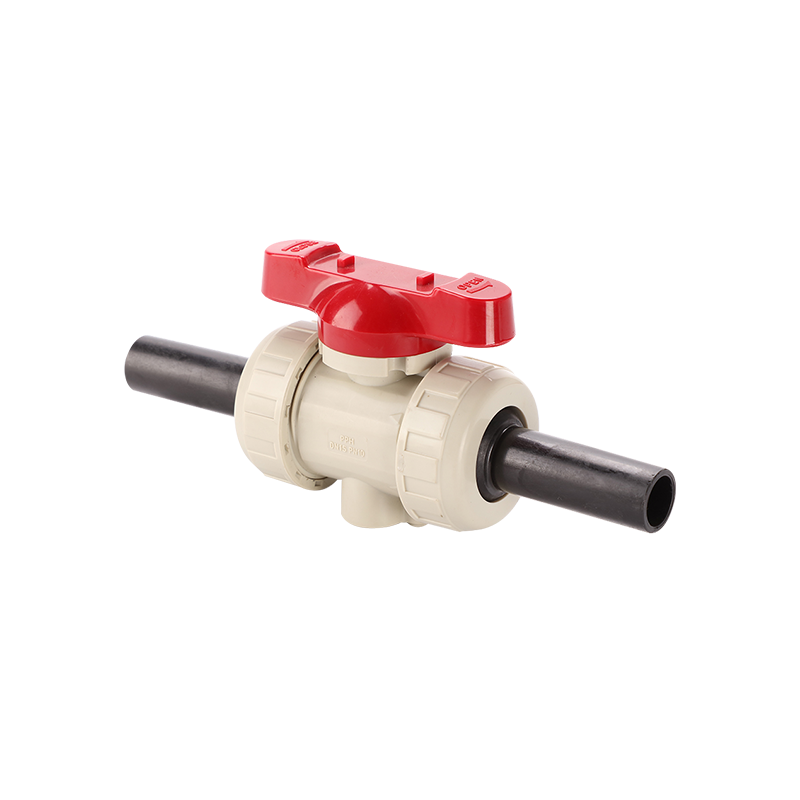

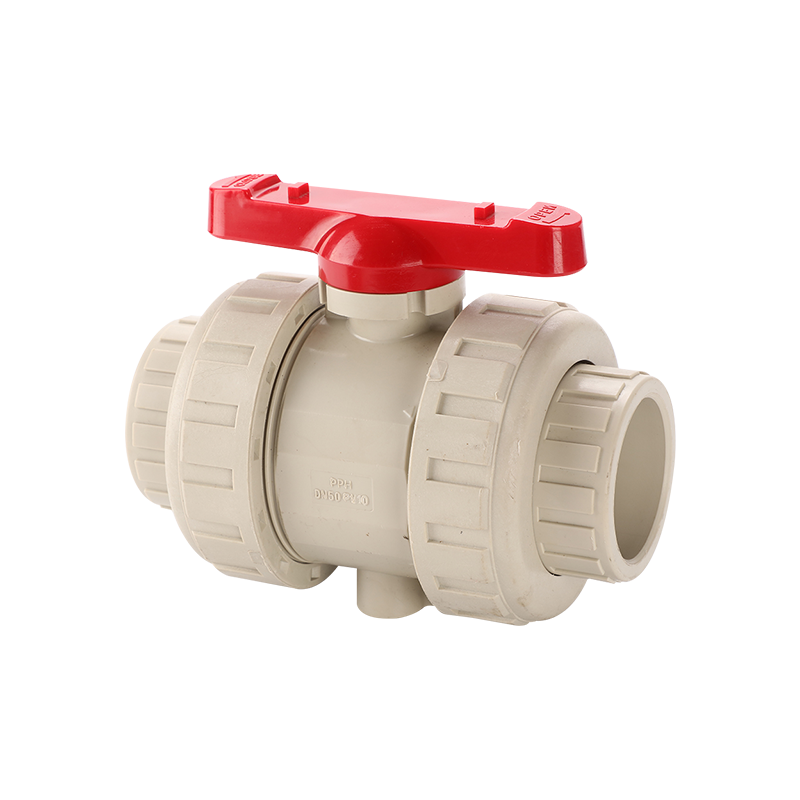

Kustom Katup Bola Union Sejati Pemasok, Pabrik OEM/ODM - Ningbo Baodi Plastic Valve Co., Ltd.

Lubang penuh, ketebalan dinding lebih tebal, Nilai tekanan hingga PN16(UPVC,CPVC,PVDF)
Mengunci Perangkat (Opsi), Penguncian pegangan dapat dilakukan dengan cara terbuka penuh (menutup).
DN15-50 untuk layanan vakum penuh.
Panjang katup melebihi persyaratan desain HG-xx. Kumparan yang lebih panjang membuat segel PTFE yang lebih tebal, sumbat bagian dalam dan benang yang lebih kuat.
dapat dengan mudah diubah dari manual ke otomatis tanpa mengganti bodi.
Dudukan bawah baru dengan lubang sisipan memungkinkan katup dipasang pada bangku atau panel hanya dengan memasukkan sisipan logam.
Melepaskan pegangan dan menempatkan penutup yang terangkat ke dalam wadah akan memudahkan pembongkaran katup.
Kasus-kasus yang ada menunjukkan bahwa karena faktor-faktor seperti kesalahan pemasangan pada pipa pabrik, mur serikat mudah mengalami tekanan berlebih dan bocor atau bahkan rusak. Oleh karena itu, tidak disarankan untuk menggunakan katup dengan struktur sambungan serikat di atas DN50.

Tidak.

Bagian

Bahan

Sendi

PPH,UPVC,CPVC,PVDF,FRPP,PE

Kacang serikat

PPH,UPVC,CPVC,PVDF,FRPP

Tubuh

PPH,UPVC,CPVC,PVDF,FRPP

Segel kursi

EPDM/FPM/FFKM PTFE

Bola

PPH,UPVC,CPVC,PVDF,FRPP

Steker bagian dalam

PPH,UPVC,CPVC,PVDF,FRPP

Batang

PPH,UPVC,CPVC,PVDF,FRPP

Tangani

ABS,PPG

Batang O-ring

EPDM,FPM,FFKM

Cincin-O

EPDM,FPM,FFKM

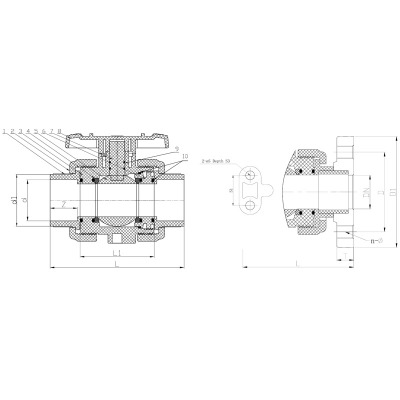

Tabel dimensi（mm）

HG/MAKAN

hari	L1	ujung soket					Ujungnya dilas dengan pantat
		UPVC, CPVC			PPH,PVDF(dilas)		PE,PPH
		d	Z	aku#	d	aku#	d1	d	L
									Pendek	Panjang
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

hari	s1	фs	s3	Ujung benang		Ujung bergelang
				d	aku (#)	D	n	ф	L
									UPVC, CPVC		PPH,PVDF
				HG/MAKAN					BAODI	DIN	BAODI	DIN
15	19	7.3/M8*M5	11	RC1/2	108	65	4	14	140	130	136	130
20	19	7.3/M8*M5	11	RC3/4	125	75	4	14	159	150	152	150
25	19	7.3/M8*M5	11	RC1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	RC1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	RC1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	RC2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

hari	L1	s1	фs	s3	ujung soket
					UPVC, CPVC				PPH,PVDF(dilas)
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7.3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7.3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7.3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

hari	Ujung benang			Ujung bergelang
	d		aku (#)	D		n		ф		L
										UPVC, CPVC	PPH,PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	BAODI	BAODI
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

Katup bola penyatuan sejati menggabungkan jalur aliran lubang penuh dengan sambungan penyatuan yang dapat dilepas di kedua ujungnya, memberikan pabrik katup yang menghasilkan kinerja tekanan kuat namun tetap mudah diservis atau dilepas dari saluran.

Fitur utama:
• Desain lubang penuh dengan ketebalan dinding lebih tebal mendukung peringkat tekanan hingga PN16 pada material UPVC, CPVC, dan PVDF.
• Perangkat pengunci opsional mengamankan pegangan pada posisi terbuka penuh atau tertutup penuh untuk keselamatan operasional dan prosedur penguncian.
• Ukuran DN15-50 dinilai untuk layanan vakum penuh, memperluas kesesuaian untuk aplikasi tekanan negatif.
• Panjang bodi melebihi persyaratan desain standar HG, sehingga menghasilkan bola yang lebih tebal, segel PTFE yang lebih tebal, serta sumbat dan benang bagian dalam yang lebih kuat untuk daya tahan jangka panjang yang lebih baik.
• Katup dapat diubah dari penggerak manual ke otomatis (pneumatik atau elektrik) tanpa mengganti bodi, sehingga melindungi investasi pemasangan awal seiring dengan berkembangnya kebutuhan otomatisasi.
• Dudukan bawah dengan lubang sisipan memungkinkan katup dipasang pada dudukan atau panel hanya dengan sisipan logam, tanpa braket tambahan.
• Melepaskan pegangan dan menempatkan lug yang terangkat ke dalam wadah memungkinkan pembongkaran alat yang cepat dan ringan untuk pemeliharaan.

Pengalaman lapangan menunjukkan bahwa kesalahan pemasangan pada perpipaan pabrik dapat menyebabkan tekanan yang tidak merata pada mur serikat, sehingga menyebabkan kebocoran atau kerusakan mur seiring waktu dalam ukuran yang lebih besar. Karena alasan ini, gaya sambungan gabungan direkomendasikan untuk digunakan hingga DN50, dengan diameter yang lebih besar lebih baik dilayani oleh desain katup bola bergelang.

Aplikasi umum mencakup selip proses, sistem pengolahan air, saluran vakum, dan instalasi yang nantinya dapat diotomatisasi, menjadikan katup ini pilihan fleksibel bagi para insinyur yang menginginkan opsi untuk meningkatkan metode aktuasi tanpa mendesain ulang perpipaan.

Pegangan Pengunci
Sakelar Batas – Katup Bola
Ekstensi Batang – Katup Bola
Bola Berventilasi – Katup Bola
HDPE Berakhir
Bahan Polipropilena Konduktif

T: Sertifikasi dan garansi apa yang Anda tawarkan?

Bersertifikat dengan lisensi ISO 9001, ISO 14001, ISO 45001 dan China TS. Tekanan 100% diuji sebelum pengiriman, memenuhi standar kebocoran ISO 5208 Grade A. Garansi: 12 bulan sejak tanggal pengiriman.

T: Apakah Anda menerima pesanan OEM? Apa MOQnya?

Ya. Kustomisasi tersedia untuk bahan bodi, segel, warna, logo, dan kemasan. MOQ untuk produk standar biasanya 10-50 buah; perintah percobaan kecil diterima. Waktu tunggu: 15-30 hari.

T: Media apa yang cocok untuk katup plastik Baodi?

Tergantung bahannya: UPVC untuk air dan asam/basa ringan (0-60℃); CPVC untuk asam panas dan klor-alkali (0-93℃); PVDF untuk asam kuat, bahan kimia dan pelarut dengan kemurnian tinggi (-20-120℃). Tersedia saran pilihan gratis.
